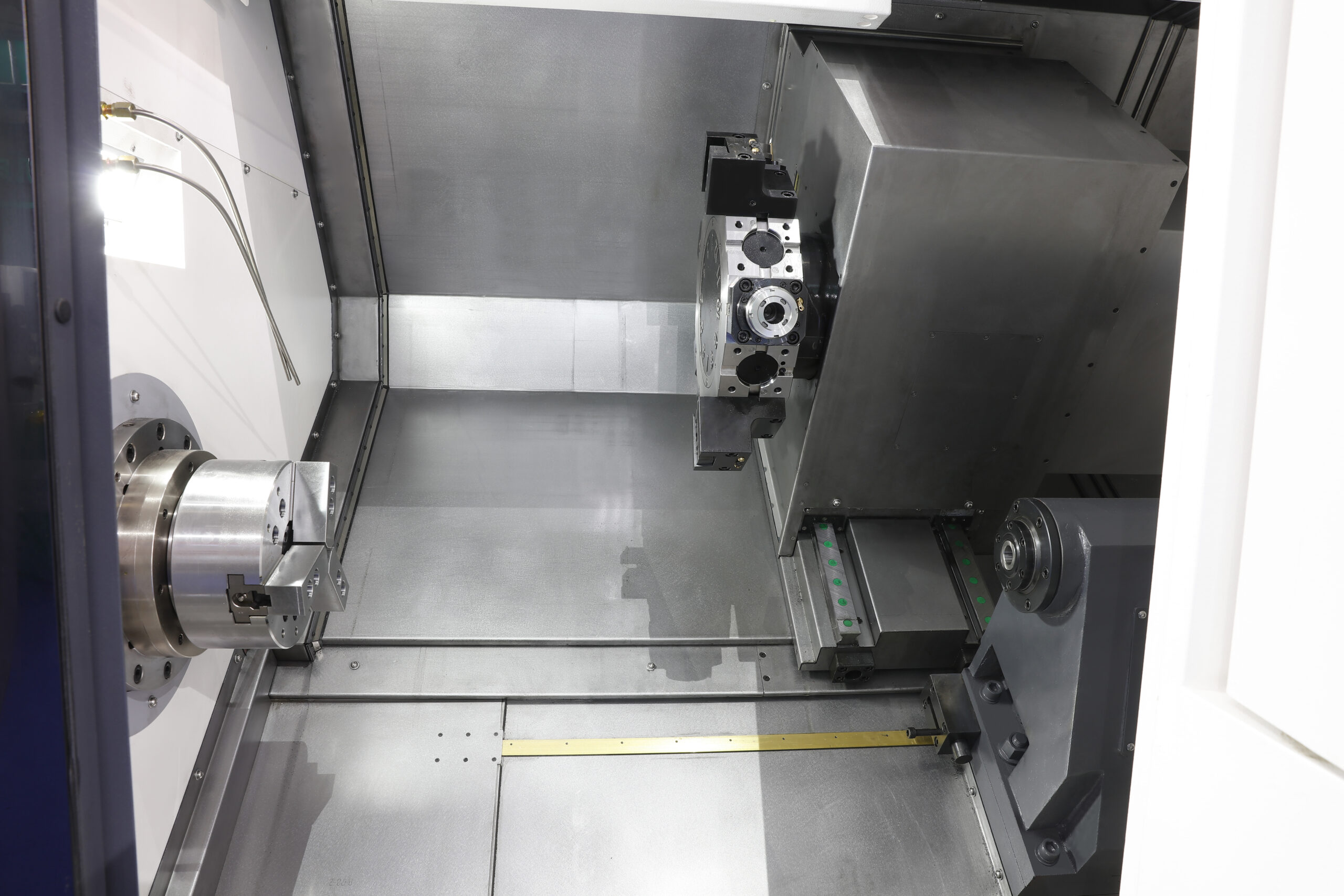

Centro Torneamento Ferramenta Acionada DT500E – 4 Eixos

Centro de Torneamento high class de 4 eixos capaz de manusear de forma flexível várias peças de trabalho.
Fabricado em ferro fundido em monoblock de liga meehanite de 1º linha.
Centro de torneamento de Guias Lineares hiwin.
Rolamentos do eixo árvore, classe P5 de alta precisão da NSK.
Sistema de lubrificação automática Centralizada.
Sistema CNC Fanuc OI-TF.
Possui interface RS 232 para transmissão.
Possui interface de comunicação Ethernet via cartão de memória/USB.
Centro de torneamento de alta rigidez e alta velocidade do fuso.
Barramento inclinado em 45º.
Sistema de placa e contra ponto hidráulico.
Torre automática de 12 ferramentas Bidirecional/Modelo VDI ( BMT-45), onde 2 posições são acionadas axial e 2 posições acionadas Radiais.
Possui porta de segurança.
Possui Transportador de cavacos.
Máquina de alta precisão e velocidade para o melhor acabamento em peças.
Centro de torneamento de alto RPM.

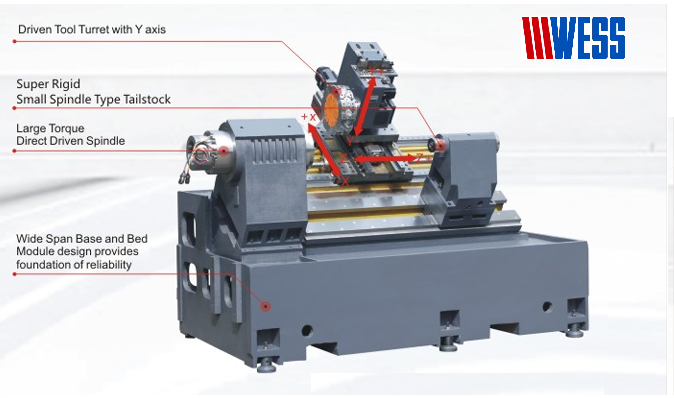

Máquina possui 4 eixos: eixo C na placa, eixo X , Z e Y (vertical torre).
Acompanha manual em Português.

Características Técnicas
Especificações	Medida	Centro de Torneamento Turnmaster DT500E
Diâmetro admissível	MM	600
Diâmetro admissível sobre o carro	MM	430
Distância entre pontas	MM	650
Diâmetro da Placa Hidráulica	Pol	8’’
Cursos Eixos X / Z	MM	250 / 650
Curso eixo Y	MM	100 (+/- 50)
Passagem do arvore	MM	52
Avanço rápido X/Z/Y	M/MIN	20/20/12
Torre Hidráulica	FERR	12 /BMT45 2 ferramentas acionadas axial 2 ferramentas acionadas Radial 8 ferramentas comuns (interno/externo)
Barramento inclinado	GRAUS	45
Precisão de posicionamento	MM	0,001
Precisão de repetibilidade	MM	0,006
Gama de velocidade	RPM	4000
Contra Ponto	MT	3
Curso Contra Ponto	MM	550
Potencia Instalada	KVA	14
Comando CNC	-	Fanuc OI-TF
Motor principal	KW	22
Voltagem do equipamento	VOLTS	220V Trifásico
Peso liquido	KG	5000
Dimensões ( C x L x A )	MM	3150 X 1850 X 2100

Especificações	Centro Torneamento Ferramenta Acionada DT500E – 4 Eixos
