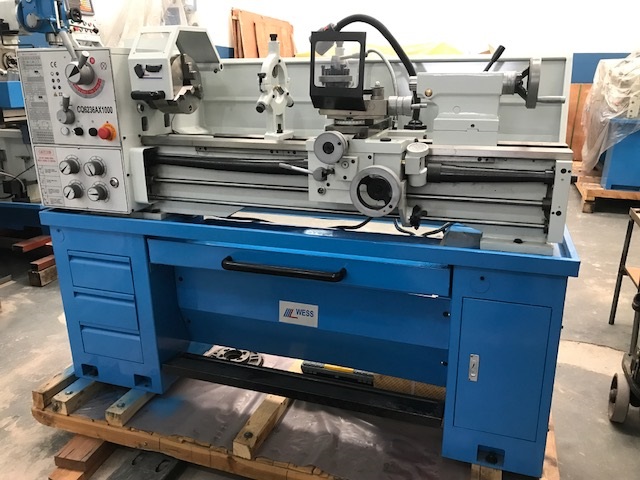

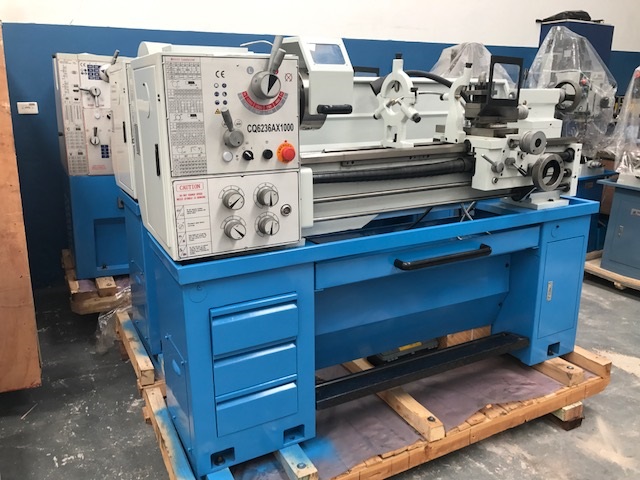

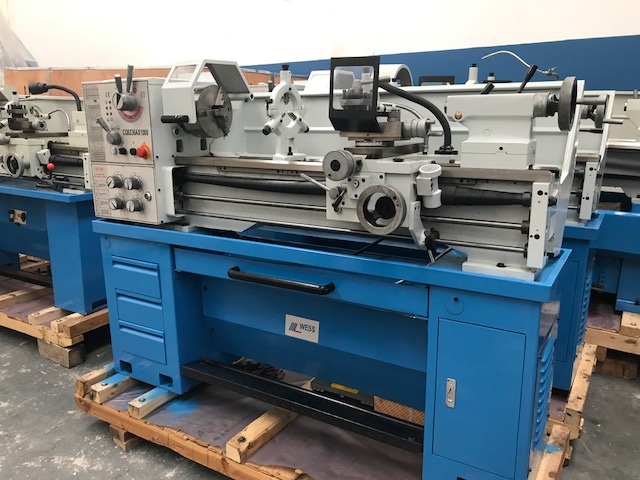

1. Torno Mecânico CQ6236Ax1000
- Torno mecânico com barramento de ferro fundido em liga “Meehanite” de 1ª linha.
- Possui guias prismáticas retangulares, temperadas e retificadas para os eixos X e Z.
- Base de chapa com armários de ferramentas.
- Torno mecânico possui aplicação de “Turcite B” antifricção nas guias móveis dos eixos X e Z.
- Possui sistema de refrigeração e Iluminação.
- Torno mecânico possui freio a pedal com desarme da máquina.
- Carro principal possui relógio de roscas para auxilio.
- Volantes do torno mecânico em escala métrica.
- Armário elétrico independente com tranca de fechamento.
- Torno mecânico possui sistema de reversão e giro no sentido horário e anti-horário.
- Troca de gama de rosca feita por engrenagens.
- Torno mecânico possui painel centralizado com botão.
- Tensões Disponíveis 220V (standard), 380V /440V (opcionais) 60Hrz /3 fases.
- Acompanha manual de instruções em português.
Características Técnicas
|
Especificações
|
Medida |
Torno Mecânico CQ6236x1000 |
Diâmetro admissível sobre o barramento |
MM |
360
|
Diâmetro admissível sobre o carro transversal |
MM |
185 |
Diâmetro admissível sem cava |
MM |
510 |
Largura do barramento |
MM |
180 |
Passagem do arvore |
MM |
52 |
Distância entre pontas |
MM |
1000 |
Torre Castelo |
FERR |
4 |
Contra ponto |
MT |
3 |
Gama de velocidade |
RPM |
70-2000 |
Diâmetro da Manga |
MM |
32 |
Curso da manga |
MM |
110 |
Roscas Métricas |
MM |
0,4-7 |
Roscas por polegadas |
TPI |
4-56 |
Avanço Longitudinal |
MM/REV |
0,043-0,653 |
Avanço Transversal |
MM/VER |
0,015-0,22 |
Motor principal |
KW |
1,5 (2 HP) |
Voltagem |
VOLTS |
220 Trifásico |
Peso liquido |
KG |
700 |
Dimensão ( C x L x A ) |
MM |
1900 x 1000 x 1670 |
Especificações |
1. Torno Mecânico CQ6236Ax1000 |
Avanço Longitudinal |
0,043-0,653 mm/rev |
Avanço Transversal |
0,015-0,22 mm/ver |
Avanço Transversal |
0,015-0,22 mm/ver |
Contra ponto |
3 MT |
Curso da manga |
110 mm |
Diâmetro admissível sem cava |
510 mm |
Diâmetro admissível sobre o barramento |
360 mm |
Diâmetro admissível sobre o carro transversal |
185 mm |
Diâmetro da Manga |
95 mm |
Dimensão (CxLxA) |
1820 x 500 x 1300 mm |
Distância entre pontas |
1000 mm |
Gama de velocidade |
70-2000 RPM |
Largura do barramento |
180 mm |
Motor principal |
1,5kw (2 HP) |
Passagem do arvore |
52 mm |
Peso líquido |
700 kg |
Roscas Métricas |
0,4-7 mm |
Roscas por polegadas |
4-56 TPI |
Torre Castelo |
4 FERR |
Voltagem |
220V Trifásico |
