4.Torno CNC CK2000

  • Torno CNC CK2000 desenvolvida para fabricação de peças de médio porte.
  • Máquina com estrutura de ferro fundido em monoblock oferecendo maior robustez.
  • Possui guias prismáticas retangulares, temperadas e retificadas para os eixos.
  • Rolamentos do eixo árvore, classe P5 de alta precisão.
  • Aplicação de “Turcite B” antifricção nas guias móveis dos eixos X e Z.
  • Possui Sistema de lubrificação automática, sistema de Iluminação e tanque de refrigeração.

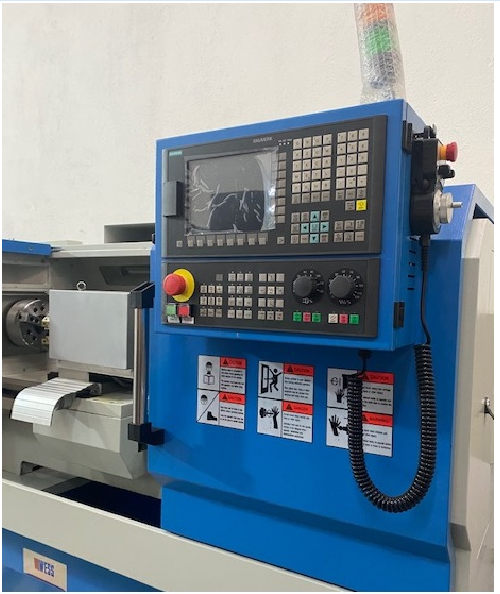

  • Comando Siemens Sinumerik 808D com controle extensivo manual.
  • Possui entrada USB e comunicação RS232.
  • Possui sistema Hidráulico de placa e contra ponto.

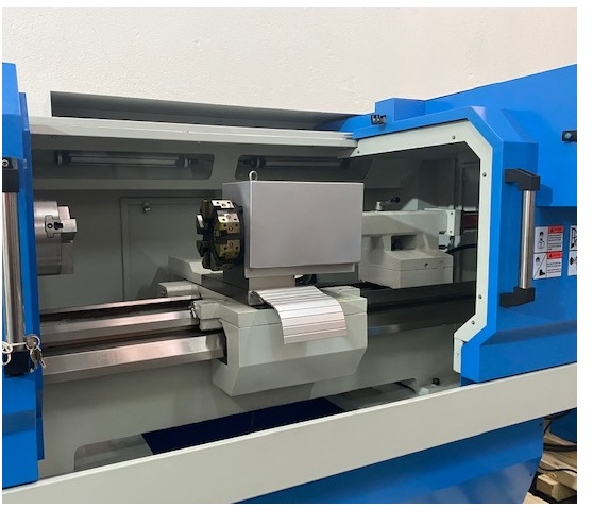

  • Possui torre elétrica vertical 08 ferramentas com refrigeração pela torre.
  • Máquina possui servo drive e servo motores nos eixos X/Z e painel elétrico Siemens.
  • Spindle acionado por inversor de frequência.
  • Máquina possui porta dianteira com sistemas de proteção.
  • Possui gaveta traseira para remoção de cavacos.
  • Possui acionamento hidráulico via pedais.
  • Máquina adota um altíssimo nível de qualidade e precisão.
  • Torno cnc pode ser utilizado para alta produção seriada ou peças não seriadas.
  • Unidade hidráulica acoplada junto a maquina.
  • Tensões Disponíveis 220V (standard), 380V /440V (opcionais)  60Hrz /3 fases.
  • Acompanha manual de instruções em português.
  • Acessórios standard: Sistema Hidráulico de placa e contra ponto, torre elétrica de 06 ferramentas, comando Siemens808D, caixa de ferramentas e suporte de ferramenta interna.

CARACTERÍSTICAS TÉCNICAS

Características Técnicas
Especificações  MedidaTorno CNC CK2000
Diâmetro admissível sobre o barramentoMM660
Diâmetro admissível sobre o carro transversalMM4600
Passagem do arvoreMM105
Diâmetro Placa/ Nariz spindleASA10” / A2-8”
Distância entre pontasMM2000
Largura do barramentoMM460
Avanço rápido X/YM/MIN10
Torre ElétricaFERR8 posições
Secção porta ferramentasMM32x32
Contra pontoMT5
Gama de velocidadeRPM30-1000
Diâmetro do contra pontoMM102
Precisão de posicionamentoMM0,012
Precisão de RepetibilidadeMM0,0016
Motor principalKW11
VoltagemVOLTS220V Trifásico
Peso liquidoKG6800
Dimensão ( C x L x A )MM4200 x 1710 x 1850

Especificações4.Torno CNC CK2000
Avanço rápido X/Y/Z10 m/min
Contra ponto5 Mt
Diâmetro admissível sobre o barramento800 mm
Diâmetro admissível sobre o carro transversal540 mm
Diâmetro do contra ponto102 mm
Dimensões (CxLxA)4200 x 1710 x 1850 mm
Distância entre pontas3000 mm
Gama de velocidade30-1000 RPM
Largura do Barramento460 mm
Motor principal11 Kw
Passagem do arvore105 mm
Peso liquido8.100 Kg
Precisão de posicionamento0,012 mm
Precisão de repetibilidade0,0016 mm
Torre Elétrica8 posições (32x32) Ferr
Voltagem220V Trifásico
