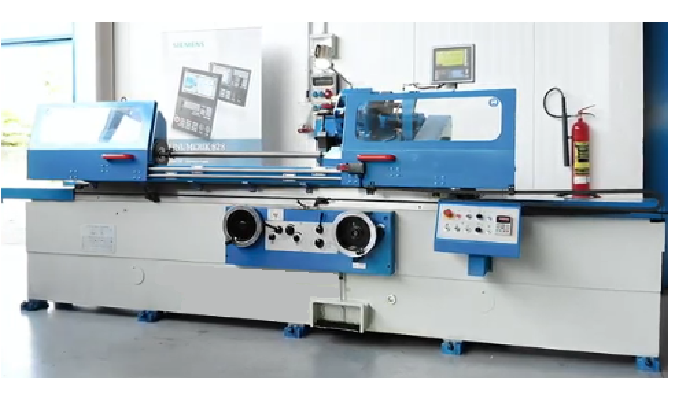

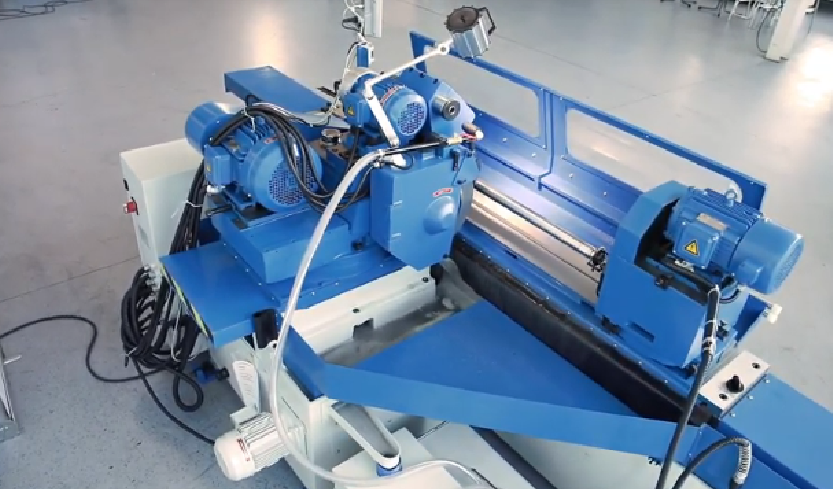

Retifica Cilíndrica M1432x2000

  • Retifica Cilíndrica possui materiais fundidos em liga “Meehanite” de 1ª linha.

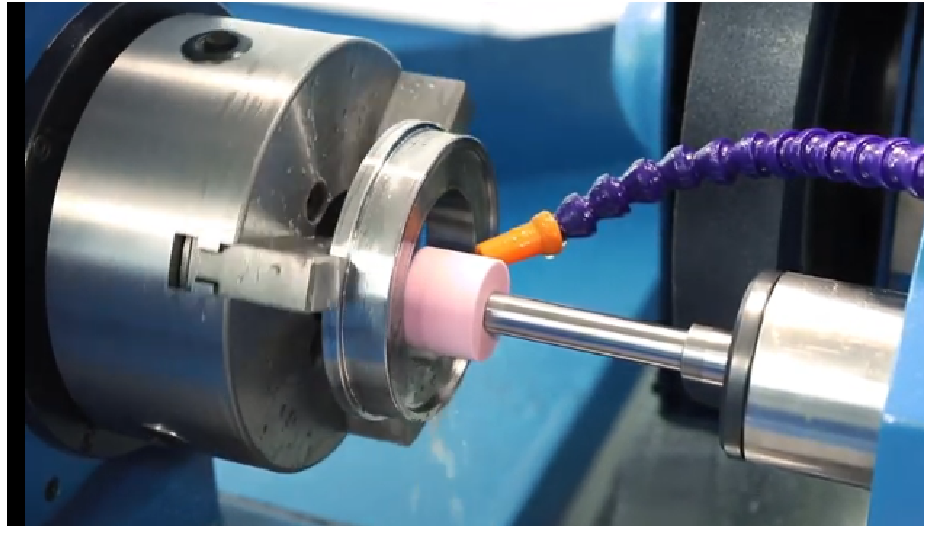

  • Máquina com sistema de retificação interna e externa.
  • Rolamentos do eixo classe P5 de alta precisão.
  • Sistema de Iluminação e refrigeração integrados.
  • Base de ferro fundido em monobloco oferecendo maior robustez e estabilidade.
  • Possui painel de controle de avanços centralizados ao operador.
  • Retifica Cilíndrica possui sistemas de segurança e botão de emergência integrado.
  • Retifica Cilíndrica de alta precisão e alta rotação.
  • Máquina gera alto desempenho em retificação interna e externa.
  • Possui portas de segurança com desarme total da máquina.

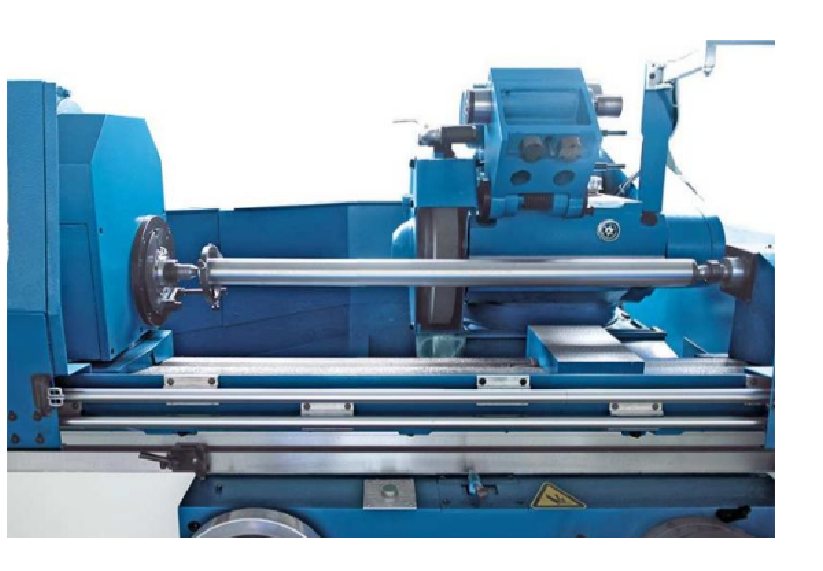

  • Possui cabeçote porta peças e cabeçote contra pontas de alta rigidez.
  • Possui sistema de filtragem tipo papel.
  • Máquina extremamente precisa.
  • Retifica Cilíndrica com estrutura robusta pesando 7.800kg que possui sistema anti-vibração.
  • Possui avanço automático hidráulico dos eixos.
  • Armário Elétrico totalmente fechado.
  • Volantes manuais em escala métrica.
  • O curso do fuso pode ser girado em 180º para operações de retificação interna.
  • Mesa da Retifica Cilíndrica pode ficar em grau para operações de retificação cônica.
  • Acompanha placa de 3 castanhas e digital de 3 eixos.
  • Tensões Disponíveis 220V (standard),  380V /440V (opcionais)  60Hrz /3 fases.
  • Acompanha manual de instruções em português.

CARACTERÍSTICAS TÉCNICAS

Características Técnicas
Especificações   Medida Retifica Cilíndrica M1432 x 2000
Diâmetro externo MM 8-320
Tamanho entre pontas MM 2000
Curso máximo de mesa MM 2100
Altura das pontas                                                              MM 180
Giro angular da mesa GRAUS Horário: 2º / Anti-horario: 5º
Avanço rápido cabeçote R/Min 26-260
Peso sobre a mesa KG 500
RPM Cabeçote porta rebolo                                             RPM 1100
Curso cabeçote porta rebolo                                            MM 235
Dimensão do rebolo externo MM 600x75x305
Avanço manual Rev. MM 2  / fino:0,5
Avanço manual GRA. MM 0,01 / Fino:0,0025
Velocidade Perimetral M/S 35
Avanço longitudinal de mesa                                                           M/min 0,1-4
Cone contra ponto MT 4
Uniformidade de diâmetro na seção longitudinal - 5/8pm
Motor principal KW 11
Motor da bomba de refrigeração KW 1
Voltagem VOLTS 220 Trifásico
Peso liquido KG 7800
Dimensão MM 2980 x 1350 x 1750

Especificações Retifica Cilíndrica M1432x2000
Altura das pontas 180 mm
Avanço Longitudinal 0,1-4 m/min
Avanço manual 2 / fino:0,5
Cone contra ponto 4 MT
Curso da mesa 2100 mm
Diâmetro externo 8-320 mm
Dimensão (CxLxA) 2980 x 1350 x 1750 mm
Giro da mesa Horário: 2º / Anti-horario: 5º
Motor da bomba de refrigeração 1 kw
Motor principal 11 kw
Peso líquido 7800 kg
Peso sobre a mesa 500kg
RPM Cabeçote porta rebolo 1100
Tamanho entre pontas 2000 mm
Uniformidade de diâmetro na seção longitudinal 5/8pm
Velocidades 35 m/s
Voltagem 220V Trifásico
