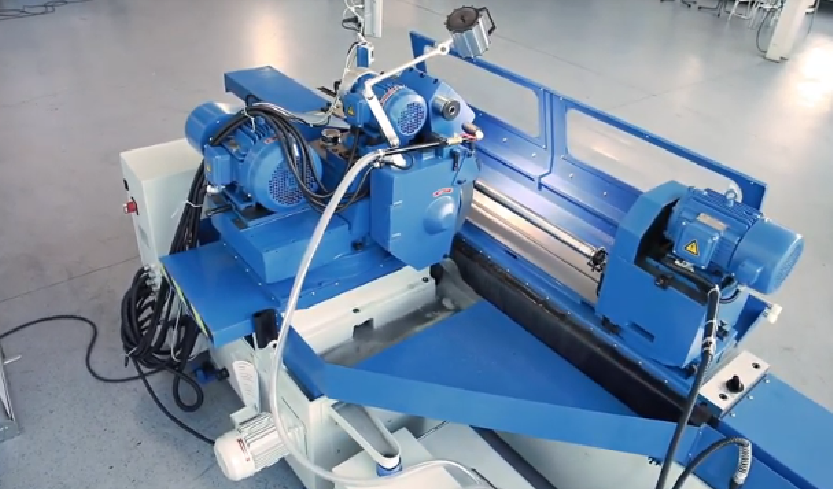

Retifica Cilíndrica M1432x1500

  • Retifica Cilíndrica possui materiais fundidos em liga “Meehanite” de 1ª linha.

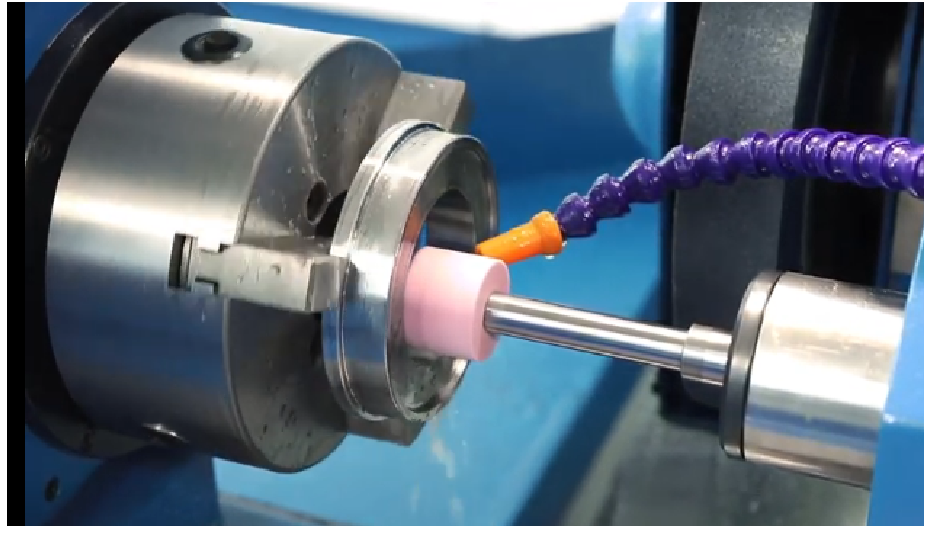

  • Máquina com sistema de retificação interna e externa.
  • Rolamentos do eixo classe P5 de alta precisão.
  • Sistema de Iluminação e refrigeração integrados.
  • Base de ferro fundido em monobloco oferecendo maior robustez e estabilidade.
  • Possui painel de controle de avanços centralizados ao operador.
  • Retifica Cilíndrica possui sistemas de segurança e botão de emergência integrado.
  • Retifica Cilíndrica de alta precisão e alta rotação.
  • Máquina gera alto desempenho em retificação interna e externa.
  • Possui portas de segurança com desarme total da máquina.

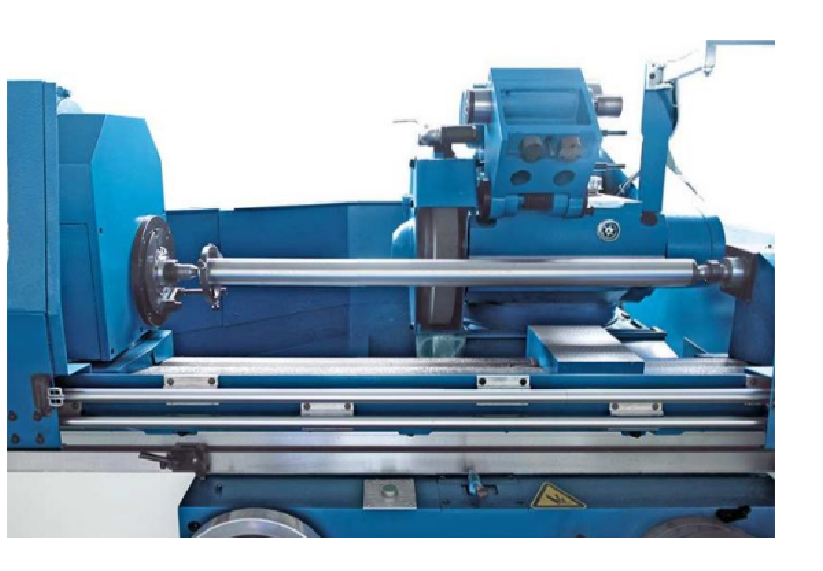

  • Possui cabeçote porta peças e cabeçote contra pontas de alta rigidez.
  • Possui sistema de filtragem tipo papel.
  • Máquina extremamente precisa.
  • Retifica Cilíndrica com estrutura robusta pesando 5.500kg que possui sistema anti-vibração.
  • Possui avanço automático hidráulico dos eixos.
  • Armário Elétrico totalmente fechado.
  • Volantes manuais em escala métrica.
  • O curso do fuso pode ser girado em 180º para operações de retificação interna.
  • Mesa da Retifica Cilíndrica pode ficar em grau para operações de retificação cônica.
  • Acompanha placa de 3 castanhas e digital de 3 eixos.
  • Tensões Disponíveis 220V (standard),  380V /440V (opcionais)  60Hrz /3 fases.
  • Acompanha manual de instruções em português.

CARACTERÍSTICAS TÉCNICAS

Características Técnicas
Especificações   Medida Retifica Cilíndrica M1432 x 1500
Diâmetro externo MM 8-320
Diâmetro interno MM 30-100
Tamanho entre pontas MM 1500
Altura das pontas                                                              MM 180
Giro angular do cabeçote GRAUS 90º
Avanço rebolo M/seg 38
RPM Retificação interna RPM 10.000
RPM Cabeçote porta rebolo                                             RPM 1670
Curso cabeçote porta rebolo                                            MM 246
Dimensão do rebolo externo MM 400x50x203
Dimensão do rebolo interno MM 17x20x6
Cone contra ponto CM 4
Peso sobre a mesa                                                           KG 180
Cabeçote com furo eixo arvore e placa passante. MM 30
Uniformidade de diâmetro na seção longitudinal - 5/8pm
Motor principal KW 5,5
Motor da bomba de refrigeração KW 0,6
Voltagem VOLTS 220 Trifásico
Peso liquido KG 5500
Dimensão MM 2980 x 1350 x 1750

Especificações Retifica Cilíndrica M1432x1500
Altura das pontas 180 mm
Avanço rebolo 38 m/seg
Cone contra ponto 4 cm
Diâmetro externo 8-320 mm
Diâmetro interno 30-100 mm
Dimensão (CxLxA) 2980 x 1350 x 1750 mm
Motor da bomba de refrigeração 0,6 kw
Motor principal 5,5 KW
Peso líquido 5500 kg
Peso sobre a mesa 180 kg
RPM Cabeçote porta rebolo 1670
RPM Retificação interna 10.000
Tamanho entre pontas 1500 mm
Uniformidade de diâmetro na seção longitudinal 5/8pm
Voltagem 220V Trifásico
