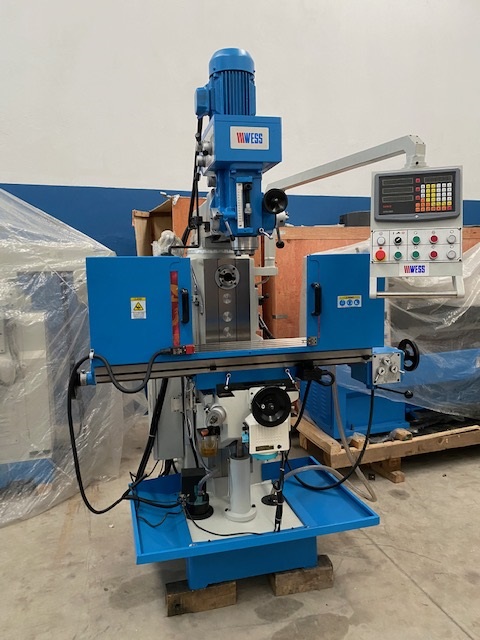

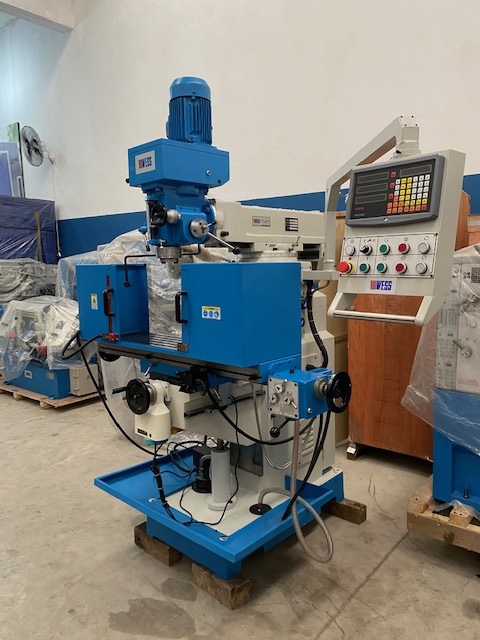

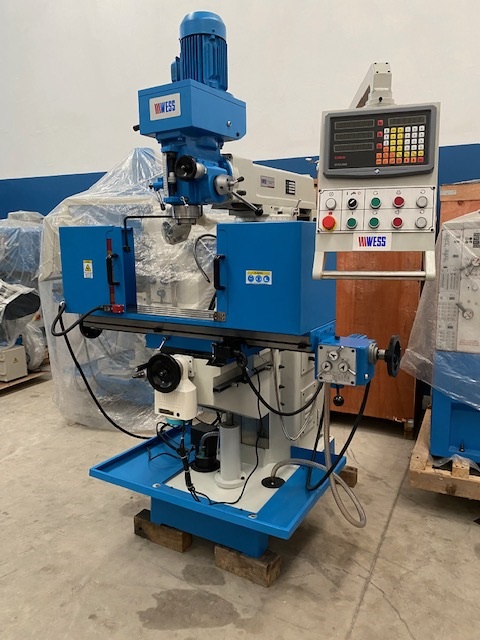

2.Fresadora Combinada ZX6350Z

  • Fresadora combinada possui eixo horizontal e vertical com motores independentes.
  • Fresadora multifunçoes com eixo Vertical e Horizontal (combinada).

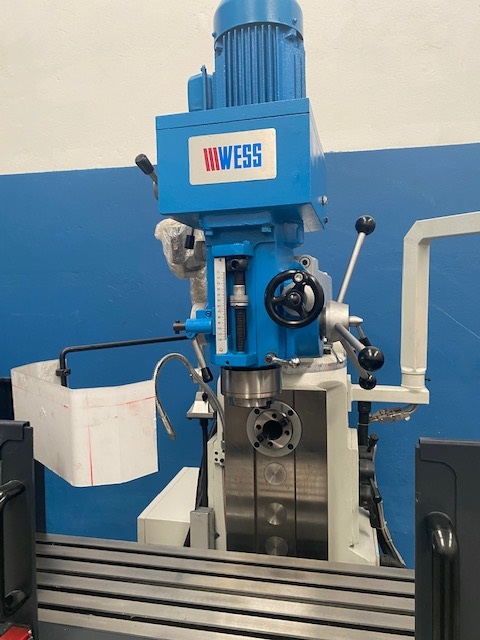

  • Cabeçote inclinável em 90º para os lados.
  • Cone ISO 40 vertical e horizontal
  • Barramento temperado e retificado em liga meehanite a 65HC de dureza.
  • Avanço automático somente no eixo X e Y. ( Eixo Z Manual).
  • Avanço automático no cabeçote (Mandrilhamento).
  • Possui sistema de refrigeração e iluminação.
  • Base de ferro fundido em monoblock oferecendo maior robustez.
  • Possui digital de 3 eixos.
  • Máquina projetada para pequenas e médias usinagens.
  • Fresadora Combinada possui rolamentos de série P5 da NSK.
  • Possui exclusivo eixo horizontal para usinagens mais complexas.
  • Avanço de mesa eixo X de caixa engrenada e Y motor elétrico.
  • Volantes de movimento da fresadora combinada em escala métrica.
  • Possui armário elétrico totalmente fechado.
  • Máquina possui painel de controle centralizado.
  • Máquina ideal para fabricação de engrenagens, rasgos de chaveta, abrir canais e etc.
  • Fresadora combinada ZX 6350Z é uma máquina forte, possui base de ferro fundido, ela tem estrutura para fazer usinagem de pequeno, médio e grande porte como desbastes ou acabamentos.
  • Tensões Disponíveis 220V (standard),  380V /440V (opcionais)  60Hrz /3 fases.
  • Acompanha manual de instruções em português.

CARACTERÍSTICAS TÉCNICAS

Características Técnicas
Especificações   Medida Fresadora ZX6350Z
Cone Spindle  (Vert / Horzt) ISO 40
Curso do spindle MM 120
Diâmetro do spindle MM 90
Distancia do eixo vertical a mesa MM 520
Distancia do eixo Horizontal a mesa MM 450
Distancia do eixo Horizontal ao torpedo MM 360
Avanço automático spindle MM 0,08-0,15-0,25
Tamanho de mesa X / Y MM 1200x280
Curso da mesa MM 700x260
Velocidade Eixo Vertical RPM 90-2000
Velocidade Eixo Horizontal RPM 48-1560
Gama Avanço Longitudinal MM/Min 36-1100
Gama Avanço Transversal RPM 0-210
Peso sobre a mesa KG 200
Cabeçote   Engrenado
Motor principal KW 2,2
Voltagem VOLTS 220V Trifásico
Peso liquido KG 1300
Dimensão ( C x L x A ) MM 1550 x 1400 x 2050

Especificações 2.Fresadora Combinada ZX6350Z
Avanço automático do cabeçote 0,08-0,015-0,25 mm
Cabeçote Engrenado
Cone Spindle ISO40
Curso da mesa 700x260 mm
Curso do spindle 120 mm
Diâmetro do spindle 90 mm
Dimensão (CxLxA) 1550 x 1400 x 2050
Gama Avanço Longitudinal 36-1100 mm/min
Gama Avanço Transversal 0-210 rpm
Motor principal 2.2 kw
Peso líquido 1300 kg
Peso sobre a mesa 200 kg
Tamanho de mesa 1200x280 mm
Velocidades Eixo Vertical 90-2000 rpm / Eixo Horizontal 48-1560 rpm
Voltagem 220V Trifásico
