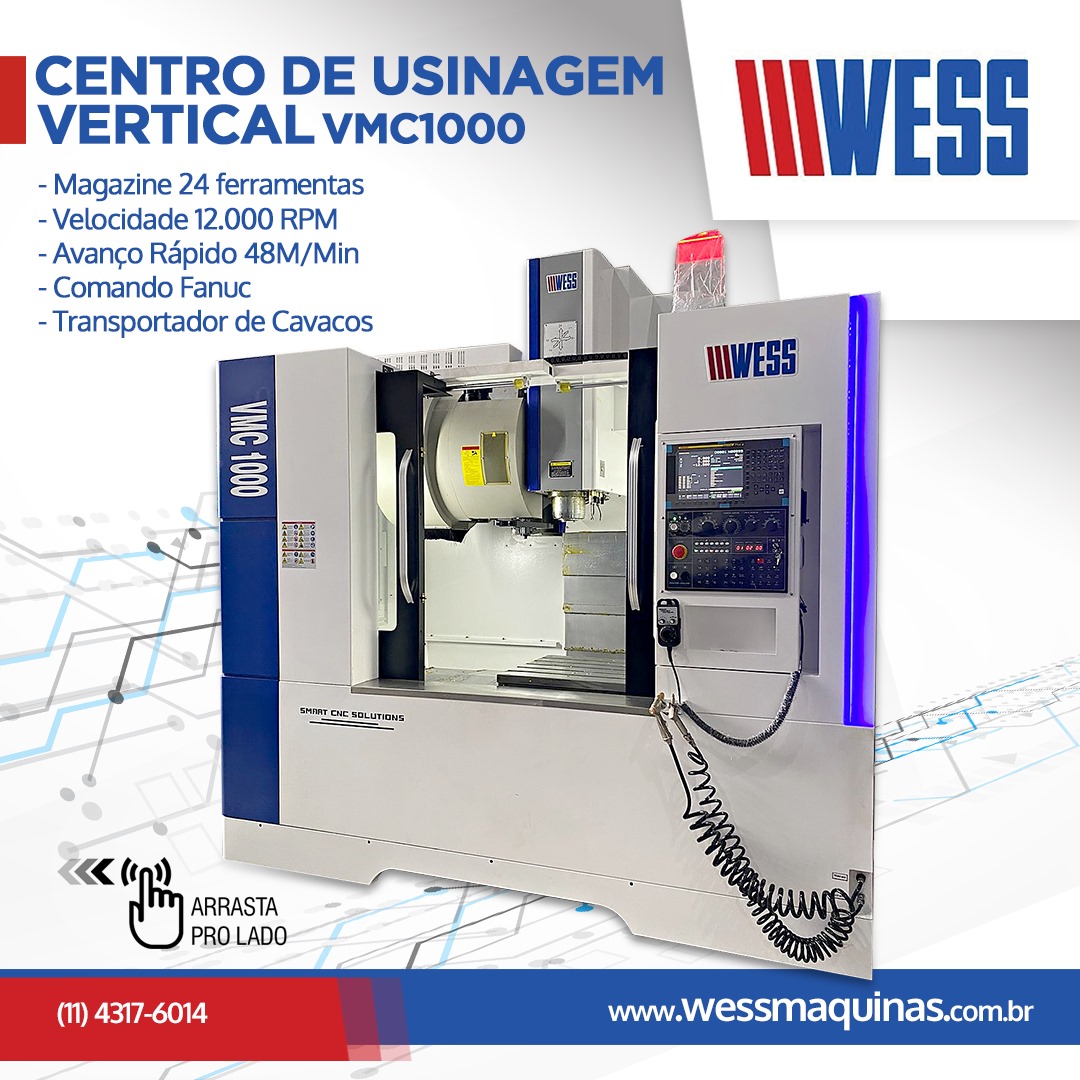

6. Centro de Usinagem Vertical VMC1000

  • Possui Base de ferro fundido em monobloco.
  • Materiais Fundidos em liga Meehanite de 1º Linha.
  • Possui sistema de Iluminação Interna.
  • Possui Sinalizador acima da máquina para aviso de operação.
  • Máquina silenciosa e de fácil operação.
  • Possui 2 portas Laterais e 1 Frontal.
  • Possui Guias Lineares nos eixos X, Y, Z.
  • Possui pistola de compressão a ar para limpeza de peça, área ou Cavacos.
  • Máquina possui rotação de até 12.000 RPM.
  • Máquina Possui Magazine Arm-type vertical de 24 ferramentas.
  • Possui Comando Fanuc Oi-TF e opcional Comando Siemens 828D.
  • Troca de ferramentas em 2,8 segundos.
  • Possui Interface de Comunicação Ethernet via cartão de memória/USB.
  • Possui Interface de Transmissão RS232.
  • Quadro Elétrico com refrigeração.
  • Dispositivo para instalação de 4º eixo (Opcional).
  • Possui Transportador de cavacos de fábrica.
  • Acompanha manual em Português.

CARACTERÍSTICAS TÉCNICAS

Características Técnicas
Especificações   Medida Centro de Usinagem Vertical                    VMC 1000
Avanço rápido X/Y/Z M/MIN 48/48/48
Cone BT 40
Distancia do spindle a mesa MM 130-680
Distancia do spindle a coluna MM 580
Tamanho de mesa X / Y MM 1200x550
Curso de mesa MM 1000x550
Velocidades RPM 12.000
Peso Sobre a mesa KG 650
Avanço de corte MM/Min 1-10000
Magazine FERR 24
Precisão de posicionamento MM 0,005
Precisão de repetibilidade MM 0,003
Peso máximo de ferramenta KG 8
Pressão de Ar MPA 0,5-0,8
Tamanho Guias Lineares MM 35x45x45
Motor principal KW 7,5
Voltagem VOLTS 220/380V Trifásico
Peso liquido KG 6500
Dimensão (C x L x A ) MM 3000 x 2300 x 2680

Especificações 6. Centro de Usinagem Vertical VMC1000
Avanço rápido X/Y/Z 36/36/30 m/min
Cursos X1/Y/Z1 1000x550x600
Dimensões (CxLxA) 3450 x 2620 x 2300 mm
Distancia do spindle a mesa 100-700 mm
Magazine 24 Ferr
Motor principal 11 Kw
Peso liquido 6320 Kg
Peso sobre a mesa 500 Kg
Precisão de posicionamento 0,03 mm
Precisão de repetibilidade 0,005 mm
Spindle 150 mm
Tamanho de mesa 1200x550 mm
Velocidade 10.000 RPM
Voltagem 220V Trifásico
