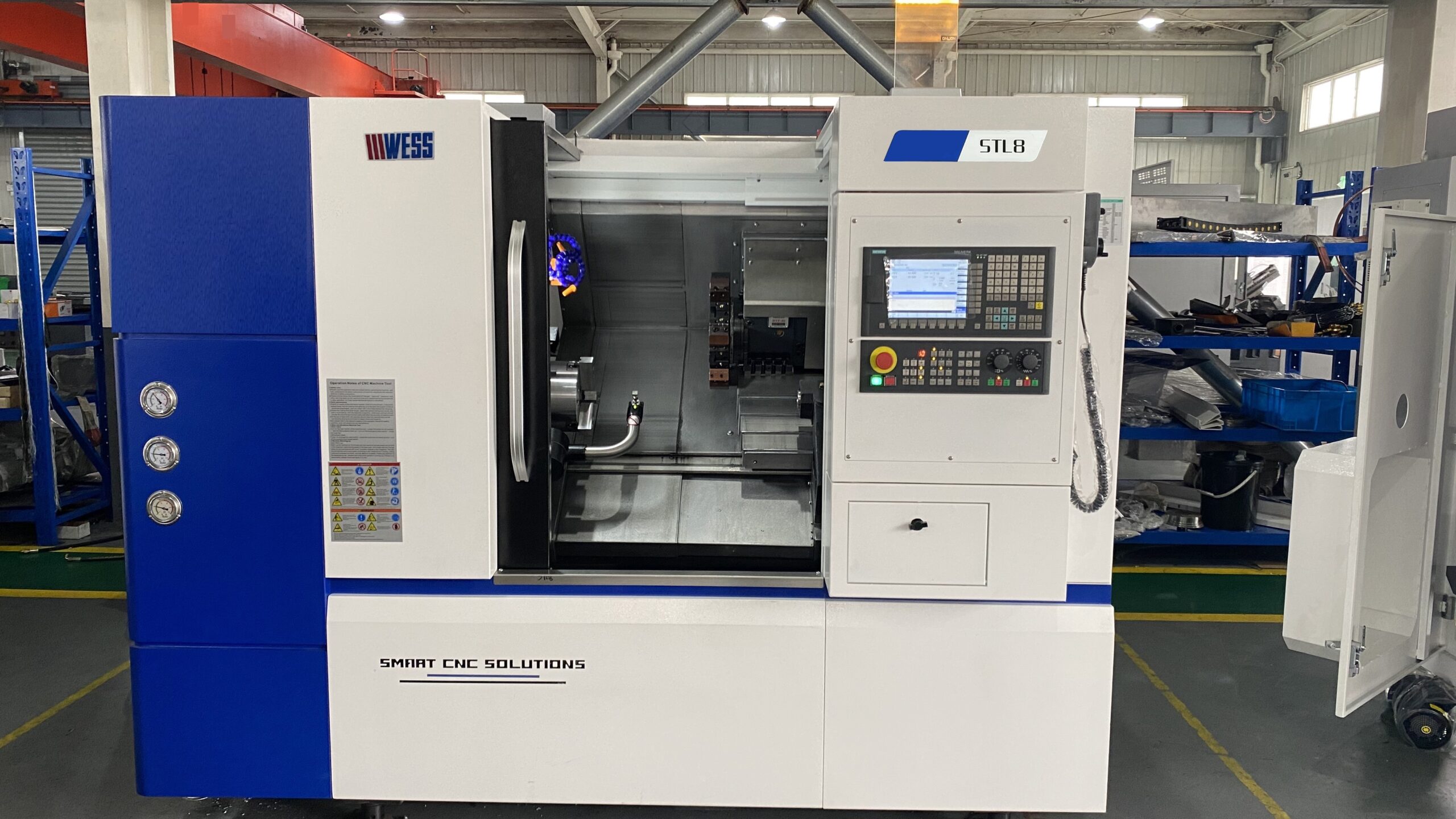

2.Centro de torneamento Turnmaster8

  • Centro de Torneamento high class fabricado em ferro fundido em monoblock de liga meehanite de 1º linha.
  • Centro de torneamento de Guias Lineares hiwin.
  • Rolamentos do eixo árvore, classe P5 de alta precisão da NSK.
  • Aplicação de “Turcite B” antifricção nas guias móveis dos eixos.
  • Sistema de lubrificação automática Centralizada.
  • Sistema de Iluminação Interna.
  • Centro de Torneamento possui Sistema CNC Siemens 808D.
  • Possui interface de comunicação Ethernet via cartão de memória/USB e interface RS232.
  • Centro de Torneamento de alta rigidez e alta velocidade do fuso.
  • Barramento inclinado em 30º.

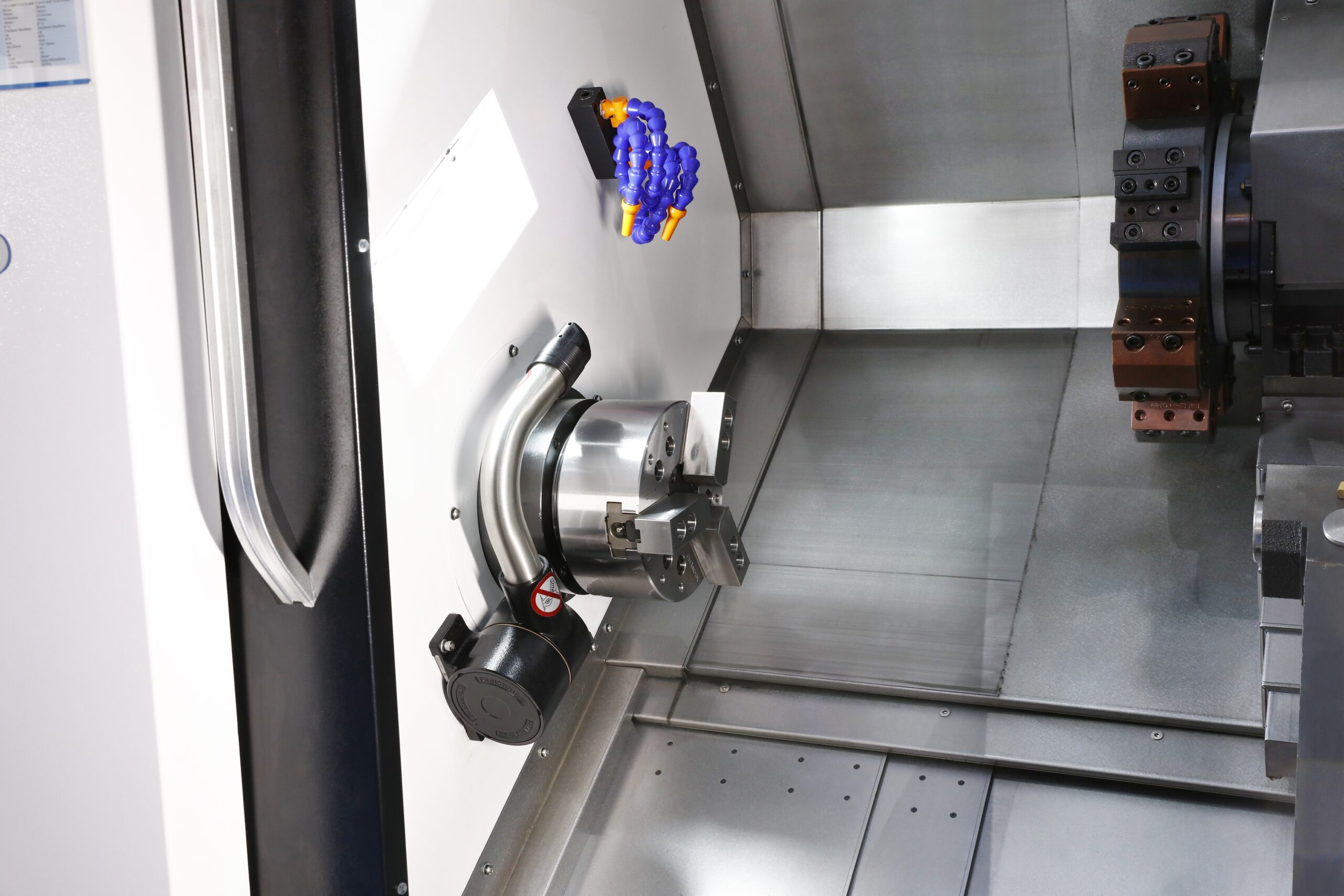

  • Sistema de placa e contra ponto hidráulico.
  • Torre automática de 8 ferramentas Bi-direcional/Modelo VDI ( BTP80-Pragatti).
  • Possui porta de segurança..
  • Possui Transportador de cavacos.
  • Máquina de alta precisão e velocidade para o melhor acabamento em peças.
  • Possui monitor de LCD Colorido de 8,4’’.
  • Acompanha manual em Português.

CARACTERÍSTICAS TÉCNICAS

Características Técnicas
Especificações   Medida Centro de Torneamento Turnmaster8
Diâmetro admissível sobre o barramento                 MM 450
Distância entre pontas                                              MM 450
Diâmetro da Placa Hidráulica Pol 8’’
Cursos X / Z                                                             MM 170/450
Passagem do arvore                                                MM 62
Avanço rápido X/Z                                                         M/MIN 20/20
Torre Hidráulica                                                      FERR 8 /VDI – BTP80
Barramento inclinado                                             GRAUS 30
Precisão de posicionamento                                MM 0,001
Precisão de repetibilidade                                   MM 0,006
Gama de velocidade                                             RPM 4000
Tamanho Guias lineares MM 30x35
Potencia Instalada                                            KVA 15
Comando CNC - Fanuc OI-TF
Motor principal                                                  KW 7,5
Voltagem do equipamento                               VOLTS 220V Trifásico
Peso liquido                                                      KG 3700
Dimensões ( C x L x A ) MM 2650 X 2000 X 2050

Especificações 2.Centro de torneamento Turnmaster8
Avanço rápido X/Z 12/20 m/min
Barramento inclinado 45 graus
Cursos X/Z 150/320 mm
Diâmetro admissível sobre o barramento 360 mm
Dimensões (CxLxA) 3000 X 1600 X 1680 mm
Distância entre pontas 300 mm
Gama de velocidade 4000 RPM
Motor principal 7,5 Kw
Passagem do arvore 56 mm
Peso liquido 3.000 kg
Placa Hidráulica 6’’
Precisão de posicionamento 0,010 mm
Precisão de repetibilidade 0,003 mm
Spindle A2-5
Torre Hidráulica 8 /VDI-30 (25x25)
Voltagem 220V Trifásico
