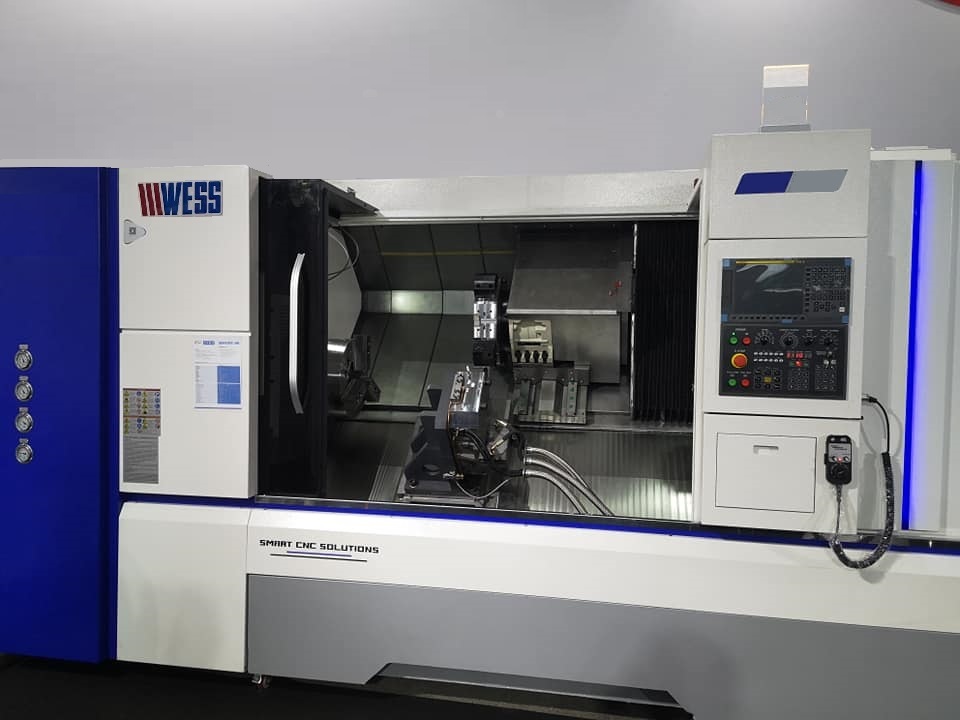

6.Centro de Torneamento Turnmaster15

  • Centro de Torneamento de ferro fundido em monoblock de liga “Meehanite” de 1ª linha.
  • Centro de Torneamento possui Guias Lineares.
  • Rolamentos do eixo árvore, classe P5 de alta precisão da NSK.
  • Aplicação de “Turcite B” antifricção nas guias móveis dos eixos.
  • Sistema de lubrificação automática Centralizada.
  • Sistema de Iluminação Interna.
  • Centro de Torneamento possui comando Fanuc.
  • Possui interface de comunicação Ethernet via cartão de memória/USB e interface RS232.
  • Centro de Torneamento de alta rigidez e alta velocidade do fuso.
  • Barramento inclinado em 45º.
  • Sistema de placa e contra ponto hidráulico.
  • Possui 2 Torres automáticas de 12 ferramentas com indexação bidirecional . (disponível na versão S2M2T2Y)
  • Máquina possui sistema inteligente de balanço de temperatura, o que permite um uso duradouro.
  • Máquina possui funções como torneamento, fresagem, furação e rosqueamento.
  • Possui duplo spindle com grande área de usinagem. (disponível na versão S2M2T2Y)
  • Possui contra ponto hidráulico programável.
  • Possui transportador de cavacos de série.
  • Eixos X/Z/Y/ W e C disponíveis para usinagem.
  • Máquina Extremamente precisa e robusta, possui precisão de posicionamento de 0,008/100 mm e repetibilidade de 0,004/100 mm.
  • Máquina altamente inteligente capaz de uma usinagem completa e com perfeita precisão.

CARACTERÍSTICAS TÉCNICAS

Características Técnicas máquina equipada com 1 spindle e 1 torre:
Especificações   Medida Centro de Torneamento TMC25 SMTY
Diâmetro admissível sobre o barramento                 MM 800
Distância entre pontas                                              MM 800
Cursos X1 /Y / Z1                                                           MM 245 / 50 / 800
Cursos X2 / Z2 / W (contra ponto) MM 245 / 800/ 780
Avanço rápido X/Z/W                                          M/MIN 30 / 10 /15
Torre Hidráulica                                                      FERR 12
Troca de ferramentas Seg 0,35
Indexação de torre Seg 20
Placa Hidráulica mm 254
Tipo de guias - Lineares
Spindle - A2-8
Precisão de posicionamento                                MM 0,008
Precisão de repetibilidade                                   MM 0,004
Gama de velocidade                                             RPM 4000
Contra ponto MT 5
Furo do eixo arvore MM 76
Motor principal                                                  KW 22
Voltagem do equipamento                               VOLTS 220V Trifásico
Peso liquido                                                      KG 9.000
Dimensões ( C x L x A ) MM 4050 X 2400 X 2400

Especificações 6.Centro de Torneamento Turnmaster15
Contra ponto 5 Mt
Cursos X1/Y/Z1 245 / 50 / 800 mm
Cursos X2/Z2/W (contra ponto) 210/ 800/ 780 mm
Diâmetro admissível sobre o barramento 360 mm
Dimensões (CxLxA) 4050 X 2400 X 2400 mm
Distância entre pontas 800 mm
Furo do eixo arvore 76 mm
Gama de velocidade 4000 RPM
Indexação de torre 20 Seg
Motor principal 22 Kw
Peso liquido 11.000 Kg
Placa Hidráulica 254 mm
Precisão de posicionamento 0,008 mm
Precisão de repetibilidade 0,004mm
Spindle A2-8
Tipo de guias Lineares
Torre Hidráulica 12 Ferr
Voltagem 220V Trifásico
