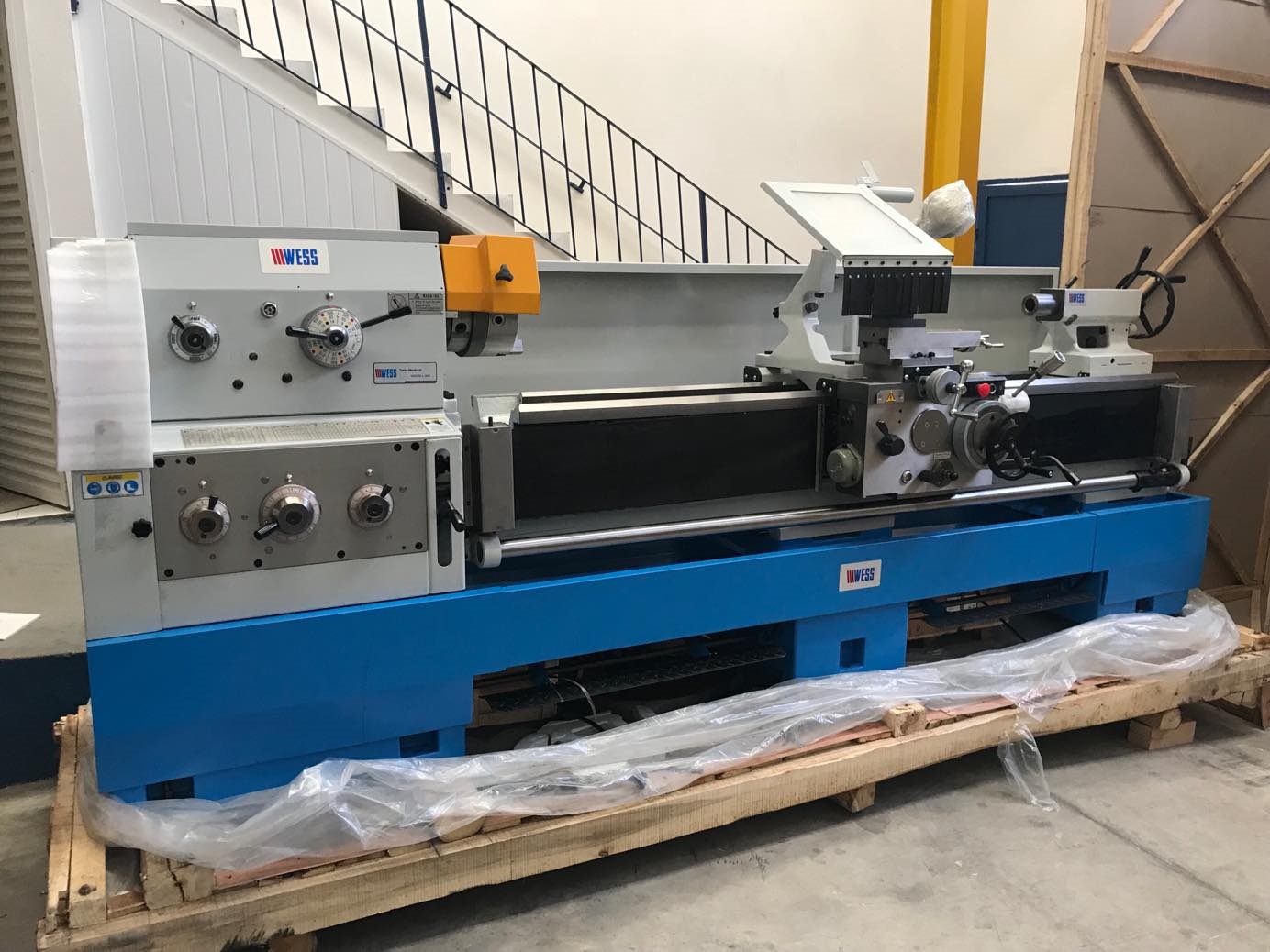

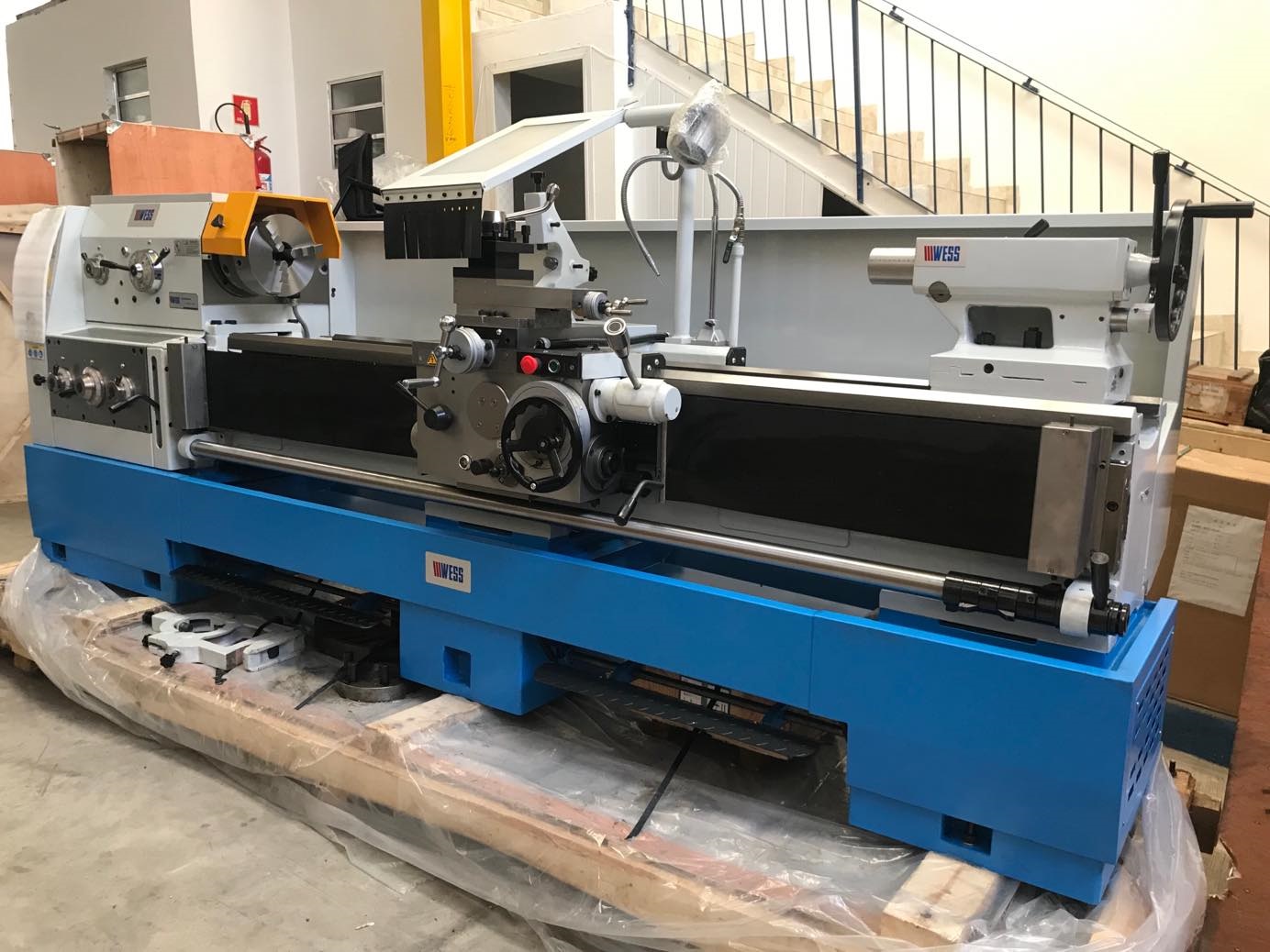

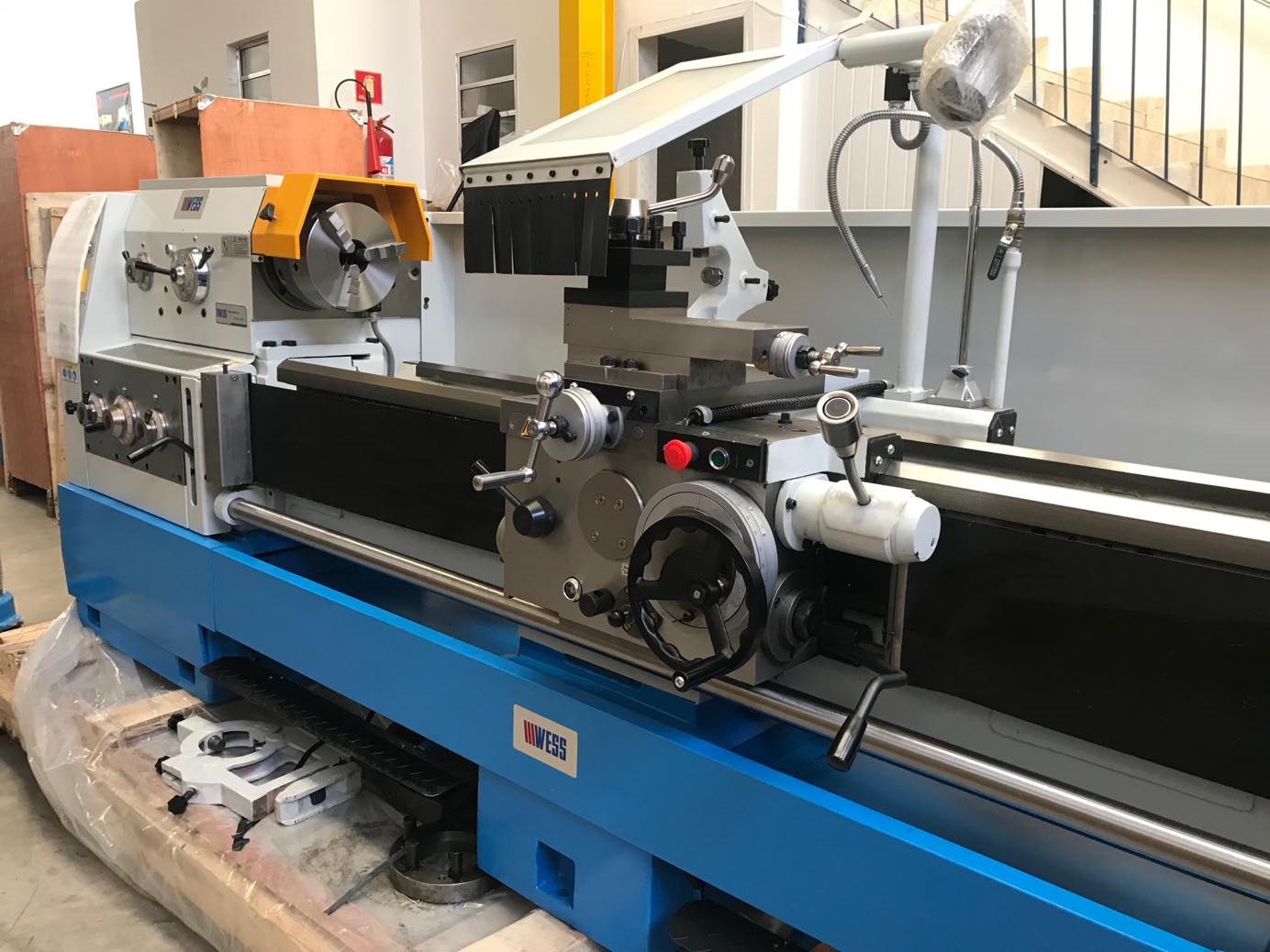

Torno Mecânico WS6266x2000

  • Torno mecânico possui estrutura de ferro fundido em monoblock oferecendo maior robustez.
  • Guias prismáticas retangulares, temperadas e retificadas para os eixos X e Z.
  • Possui sistema de refrigeração e Iluminação.
  • Dureza das guias e barramento de 65 HRC.
  • Torno mecânico com mudança de roscas feita através de alavancas no painel.
  • Sistema de lubrificação do carro principal com distribuição automática.
  • Possui relógio de roscas para auxilio.
  • Torno mecânico possui sistemas de segurança com botão de emergência integrado.
  • Torno mecânico possui Sistema de avanço do carro principal tipo joystick.
  • Volantes de movimento e anéis graduados em escala métrica.
  • Máquina possui 3 pontos de apoio para chumbamento.
  • Torno mecânico freio de pedal com desarme total da máquina.
  • Engrenagens em aço especial temperado.
  • Possui sistema de proteção da placa e carro principal.
  • Torno mecânico possui embreagem e sistema de fim de curso.
  • Tensões Disponíveis 220V (standard),  380V /440V (opcionais)  60Hrz /3 fases.
  • Acompanha manual de instruções em português.

CARACTERÍSTICAS TÉCNICAS

Características Técnicas
Especificações  MedidaTorno Mecânico WS6266x2000
Diâmetro admissível sobre o barramento                 MM660
Diâmetro admissível sobre o carro transversal        MM420
Diâmetro admissível sem cava 870
Passagem do arvore                                                MM82
Distância entre pontas MM2000
Largura do barramentoMM400
Spindle-Camlok 8
Torre Castelo                                                           FERR4
Secção porta ferramentasMM25x25
Contra ponto                                                             MT5
Gama de velocidade                                             RPM36-1600
Diâmetro da Manga                                               MM75
Curso da manga                                                    MM150
Roscas MétricasMM0,5-224
Roscas por polegadasTPI72-1/4
Roscas ModuloMM0,5-112
Roscas DPTPI56-1/4
Avanço LongitudinalMM/REV0,063-2,52
Avanço TransversalMM/VER0,027-1,07
Bomba RefrigeraçãoKW0,6
Motor principal                                                       KW7,5
VoltagemVOLTS220 Trifásico
Peso liquido                                                      KG3200
Dimensão ( C x L x A )MM2950 x 1350 x 1790

EspecificaçõesTorno Mecânico WS6266x2000
Avanço Longitudinal0,063-2,52 MM/REV
Avanço Transversal0,027-1,07 MM/VER
Avanço Transversal0,027-1,07 MM/VER
Contra ponto5 MT
Curso da manga150 mm
Diâmetro admissível sem cava880 mm
Diâmetro admissível sobre o barramento660 mm
Diâmetro admissível sobre o carro transversal400 mm
Diâmetro da Manga75 mm
Dimensão (CxLxA)4030 x 1140 x 1750 mm
Distância entre pontas2000 mm
Gama de velocidade16-1400 RPM
Largura do barramento400 mm
Motor principal7,5kw (15HP)
Passagem do arvore80
Peso líquido3800 kg
Roscas Métricas1-192 mm
Roscas por polegadas1-24 TPI
Torre Castelo4 FERR
Voltagem220V Trifásico
