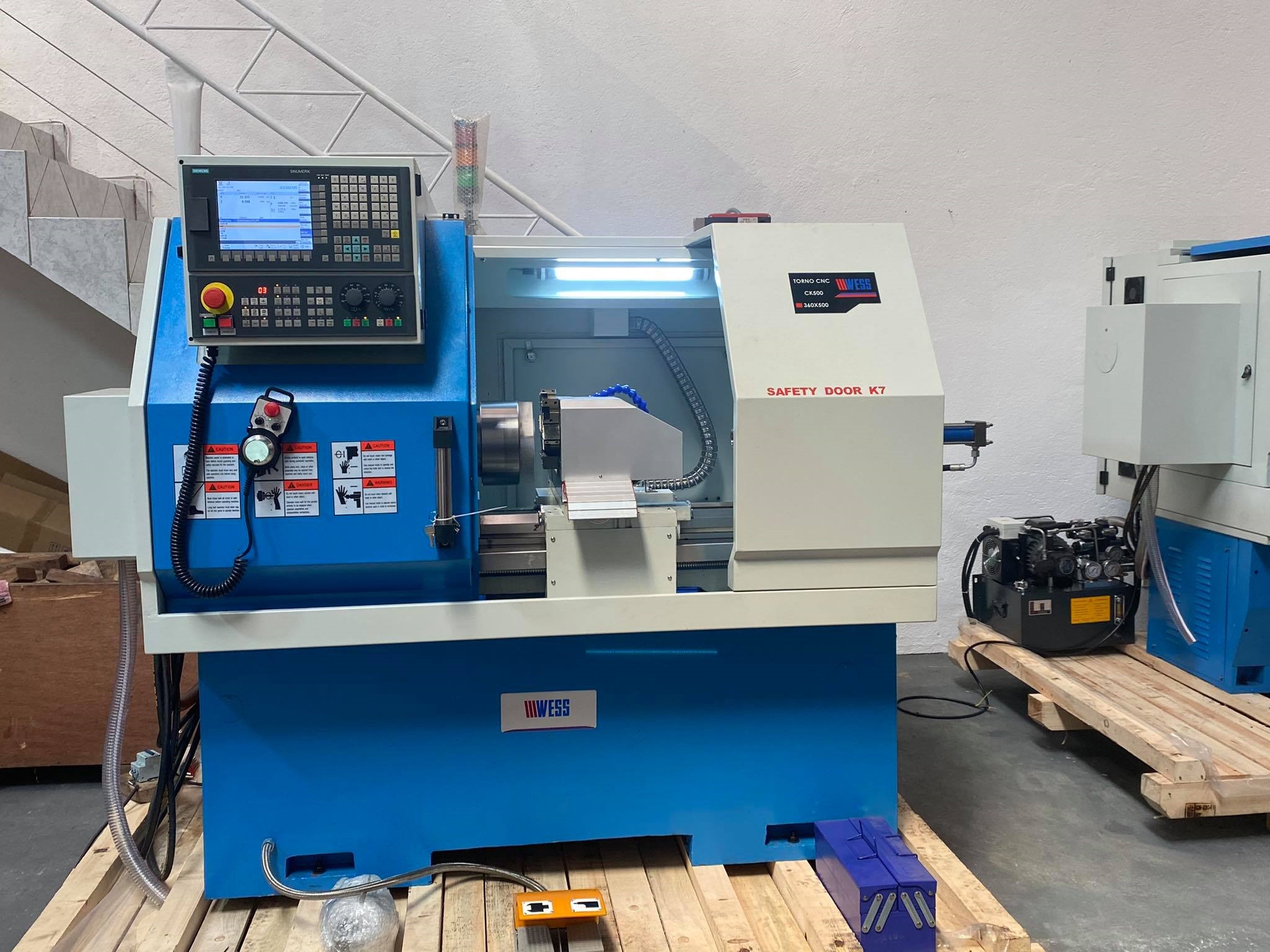

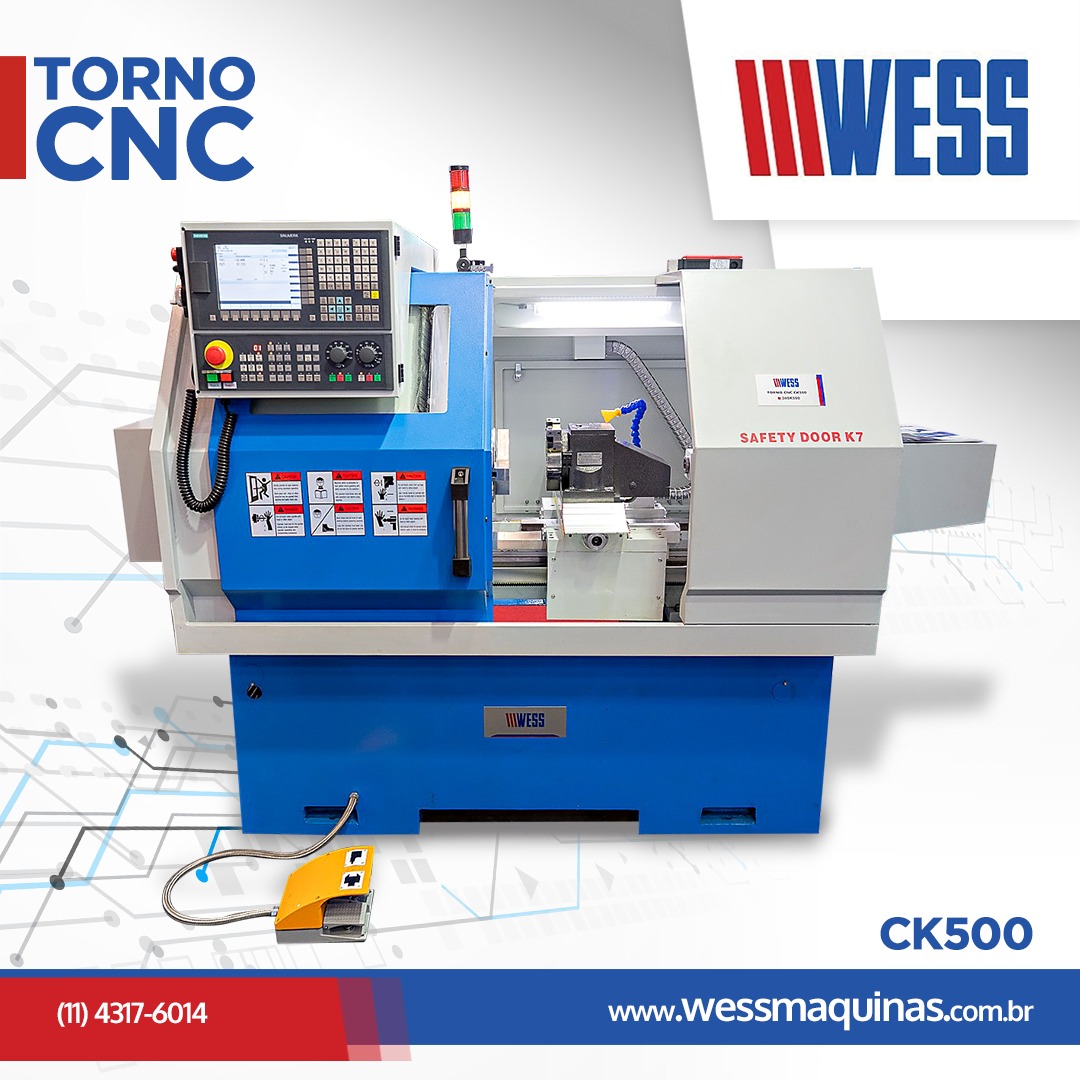

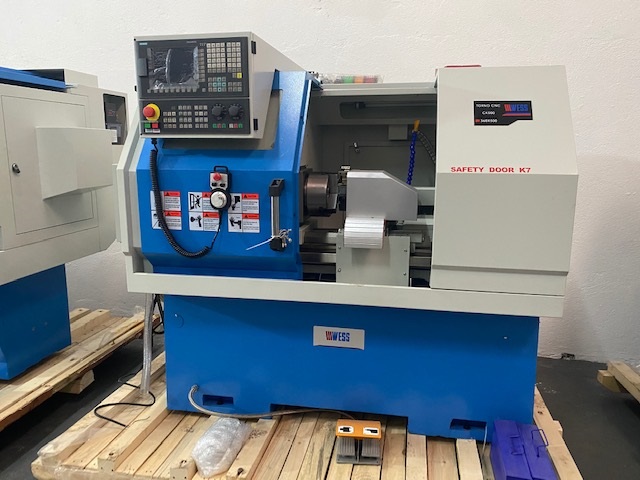

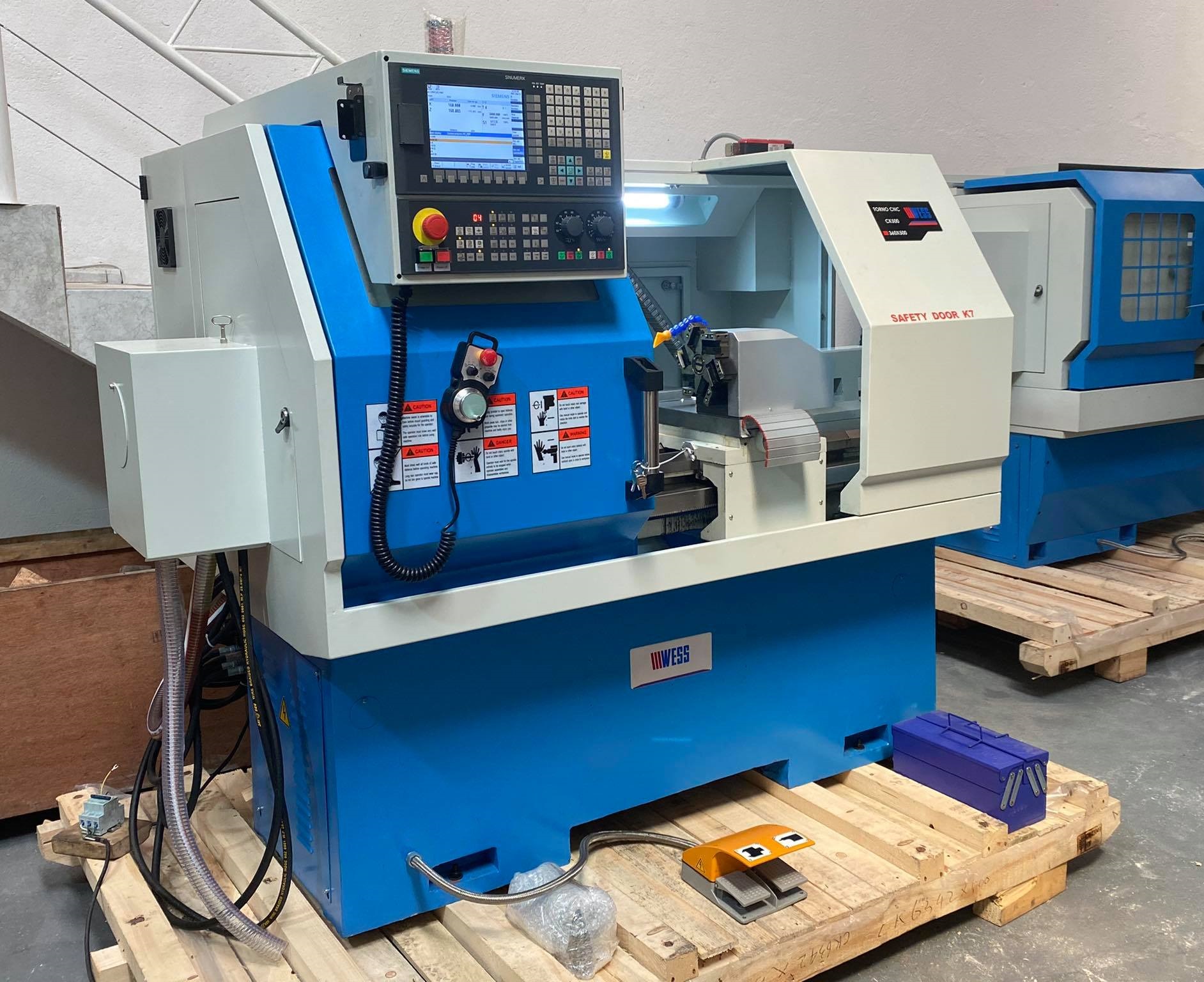

1.Torno CNC CK500

Torno CNC CK500 desenvolvida para fabricação de peças de pequeno porte.
Máquina com estrutura de ferro fundido em monoblock oferecendo maior robustez.
Possui guias prismáticas retangulares, temperadas e retificadas para os eixos.
Rolamentos do eixo árvore, classe P5 de alta precisão.
Aplicação de “Turcite B” antifricção nas guias móveis dos eixos X e Z.
Possui Sistema de lubrificação automática, sistema de Iluminação e tanque de refrigeração.
Comando Siemens Sinumerik 808D com controle extensivo manual.
Possui entrada USB e comunicação RS232.

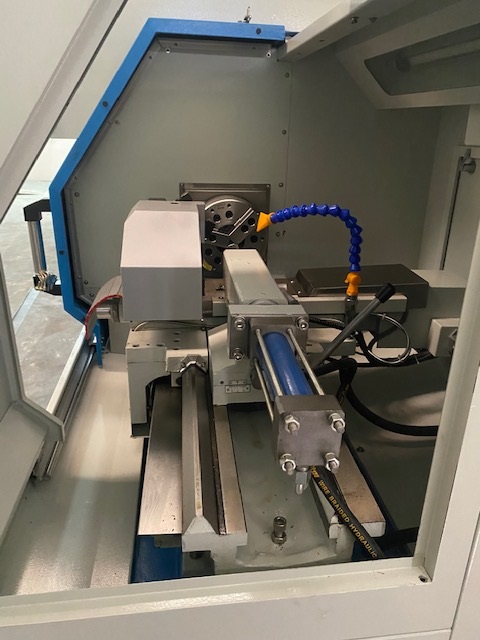

Possui sistema Hidráulico de placa e contra ponto.
Possui torre elétrica vertical 06 ferramentas.
Máquina possui servo drive e servo motores nos eixos X/Z e painel elétrico Siemens.
Spindle acionado por inversor de frequência.
Máquina possui porta dianteira com sistemas de proteção.
Possui abertura traseira para remoção de cavacos.
Possui acionamento hidráulico via pedais.
Máquina adota um altíssimo nível de qualidade e precisão.
Torno cnc pode ser utilizado para alta produção seriada ou peças não seriadas.
Unidade hidráulica acoplada junto a maquina.
Tensões Disponíveis 220V (standard), 380V /440V (opcionais) 60Hrz /3 fases.
Acompanha manual de instruções em português.
Acessórios standard: Sistema Hidráulico de placa e contra ponto, torre elétrica de 06 ferramentas, comando Siemens808D, caixa de ferramentas e suporte de ferramenta interna.

Características Técnicas
Especificações	Medida	Torno CNC CK500
Diâmetro admissível sobre o barramento	MM	360
Diâmetro admissível sobre o carro transversal	MM	150
Passagem do arvore	MM	52
Diâmetro da Placa / Nariz spindle	Pol	8”/A2-6
Curso eixo X/Z (com sistema hidráulico).	MM	250/380
Avanço rápido X/Z	M/MIN	8
Torre Elétrica	FERR	6 posições
Contra ponto	MT	6
Gama de velocidade	RPM	150-2500
Largura do Barramento	mm	260
Diâmetro do contra ponto	MM	50 /MT4
Curso do contra ponto	MM	100
Precisão de posicionamento	MM	0,005
Precisão de Repetibilidade	MM	0,0065
Motor principal	KW	3,7
Voltagem	VOLTS	220V Trifásico
Peso liquido	KG	1500
Dimensão ( C x L x A )	MM	1900 x 1000 x 1690

Especificações	1.Torno CNC CK500
Contra ponto	6 mt
Curso do contra ponto	100 mm
Curso eixo X/Z (com sistema hidráulico)	250/380 mm
Diâmetro admissível sobre o barramento	360 mm
Diâmetro admissível sobre o carro transversal	150 mm
Diâmetro da Placa	8”/A2-6 Pol
Diâmetro do contra ponto	50/MT4 mm
Dimensões (CxLxA)	1900 x 1000 x 1690 mm
Gama de velocidade	150-2500 RPM
Largura do Barramento	260 mm
Motor principal	3,7 kw
Passagem do arvore	40 mm
Peso liquido	1500 Kg
Precisão de posicionamento	0,005 mm
Precisão de repetibilidade	0,0065 mm
Torre Elétrica	6 posições
Voltagem	220V Trifásico
