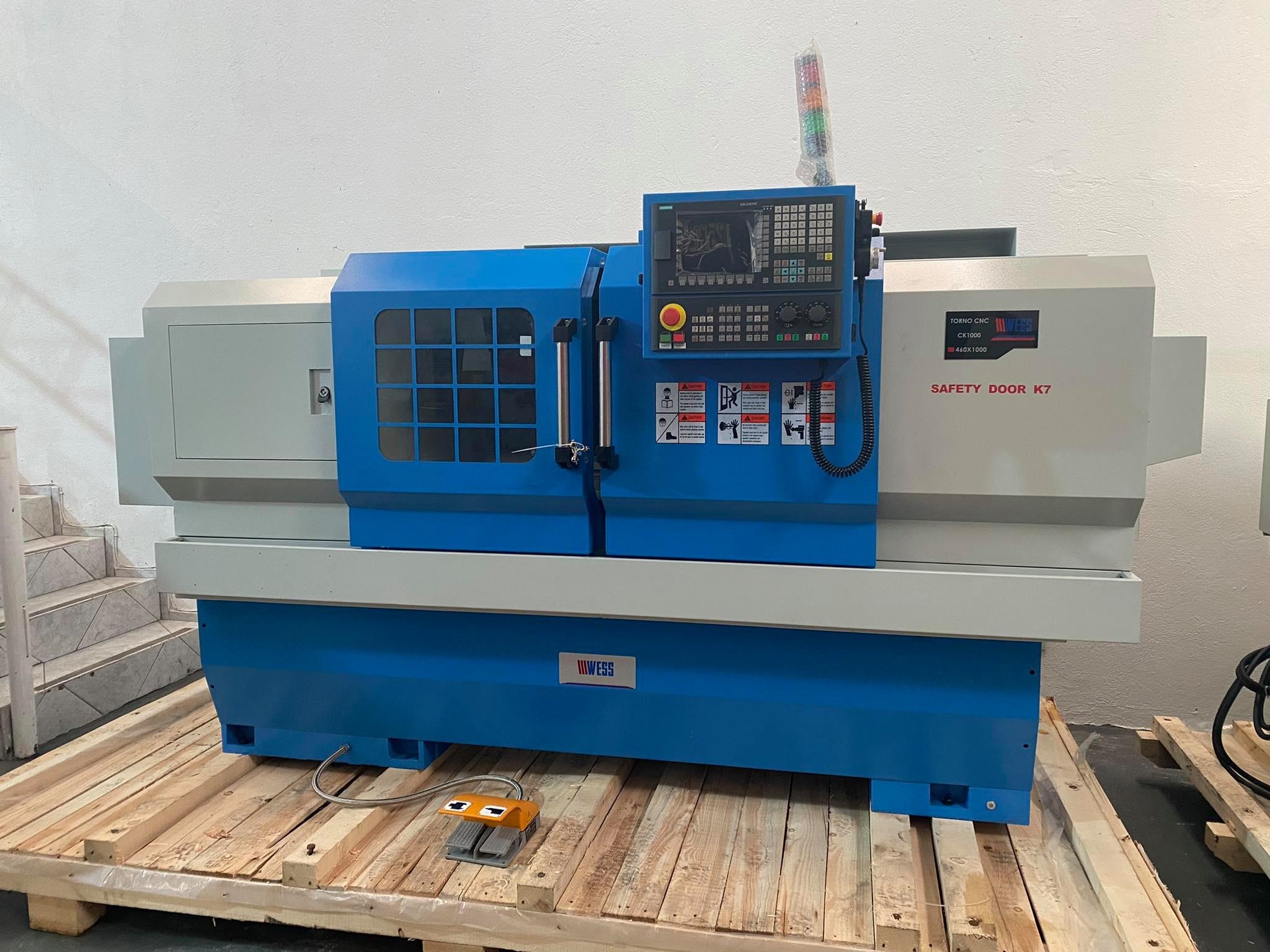

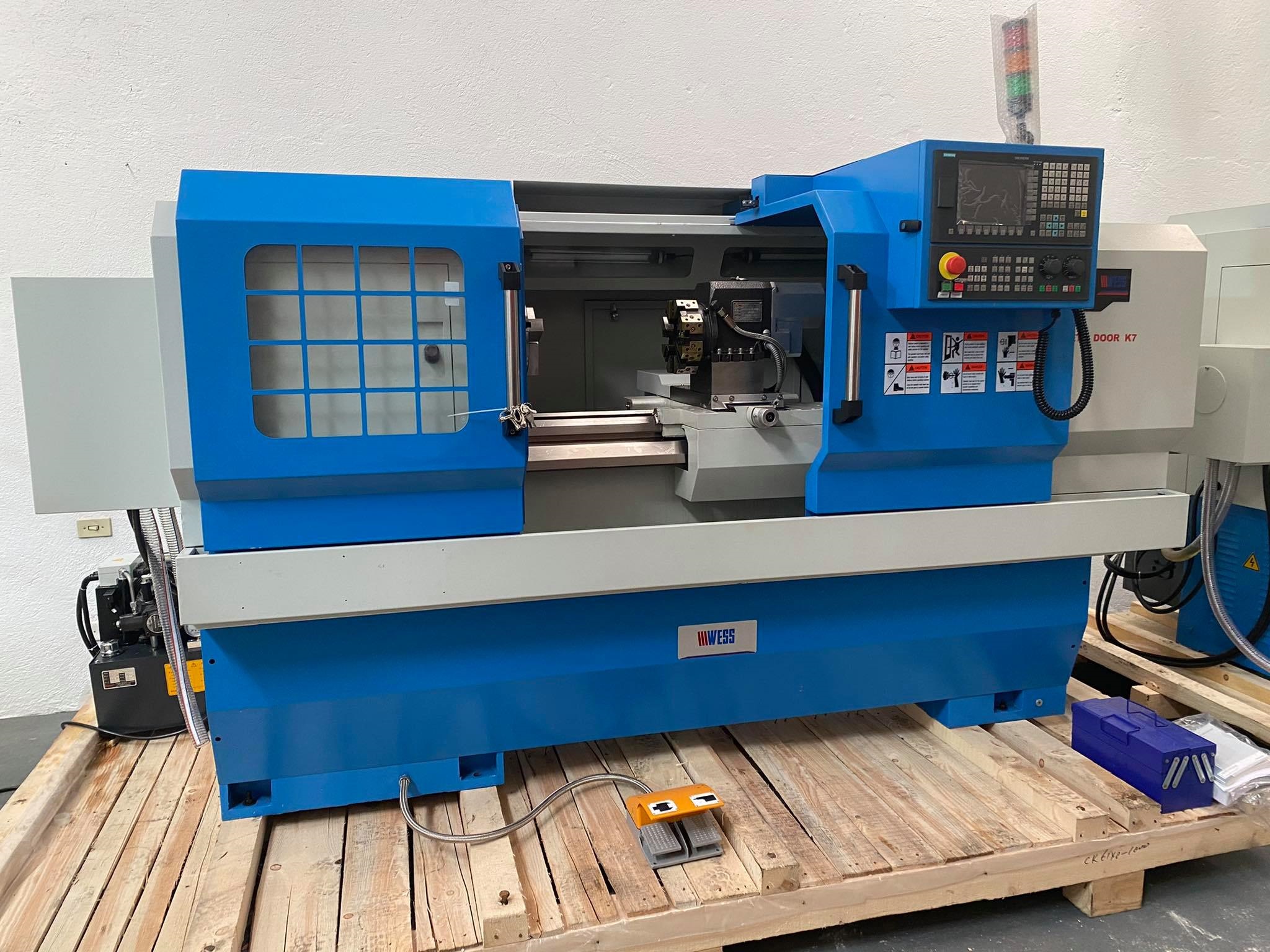

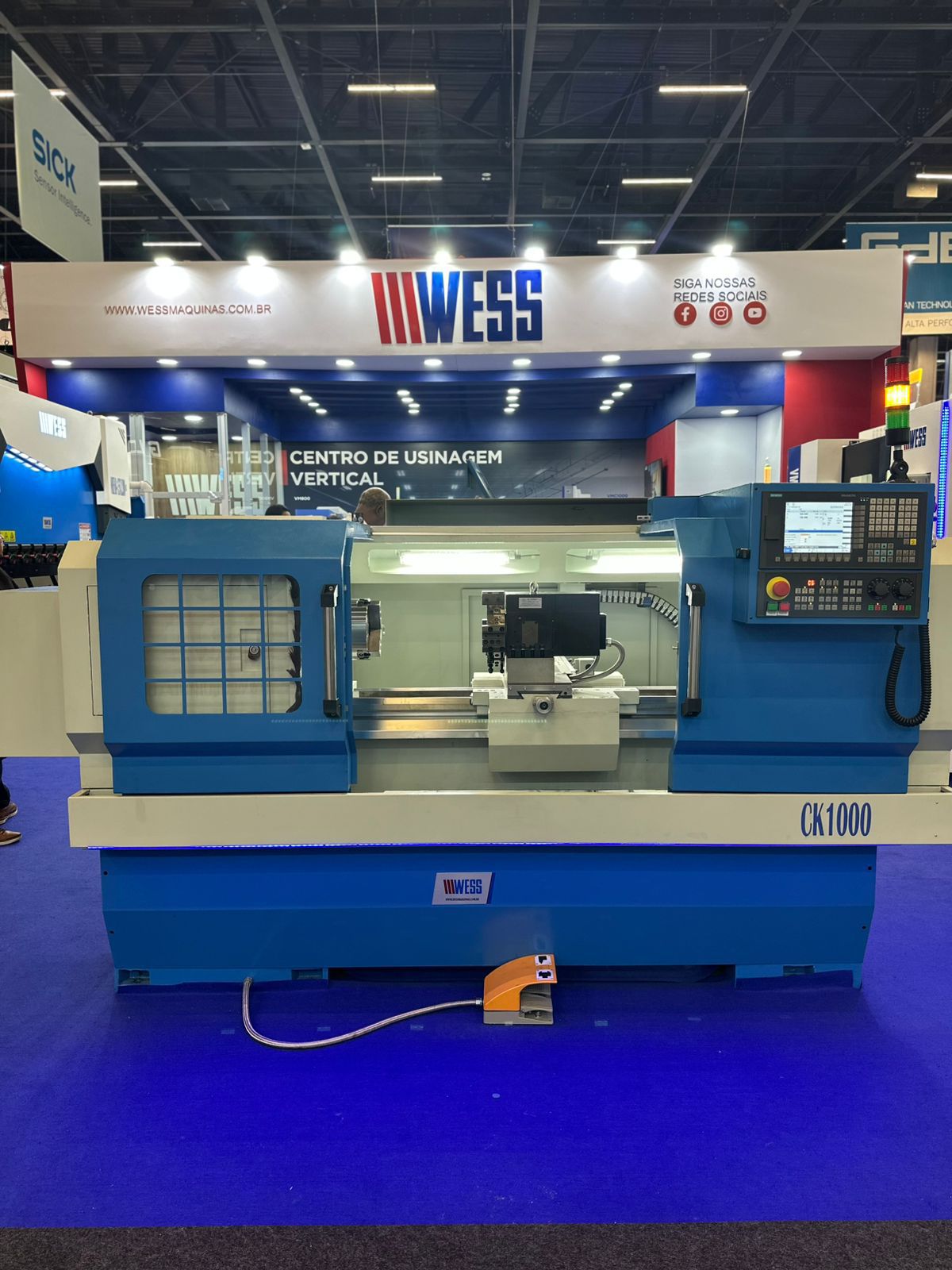

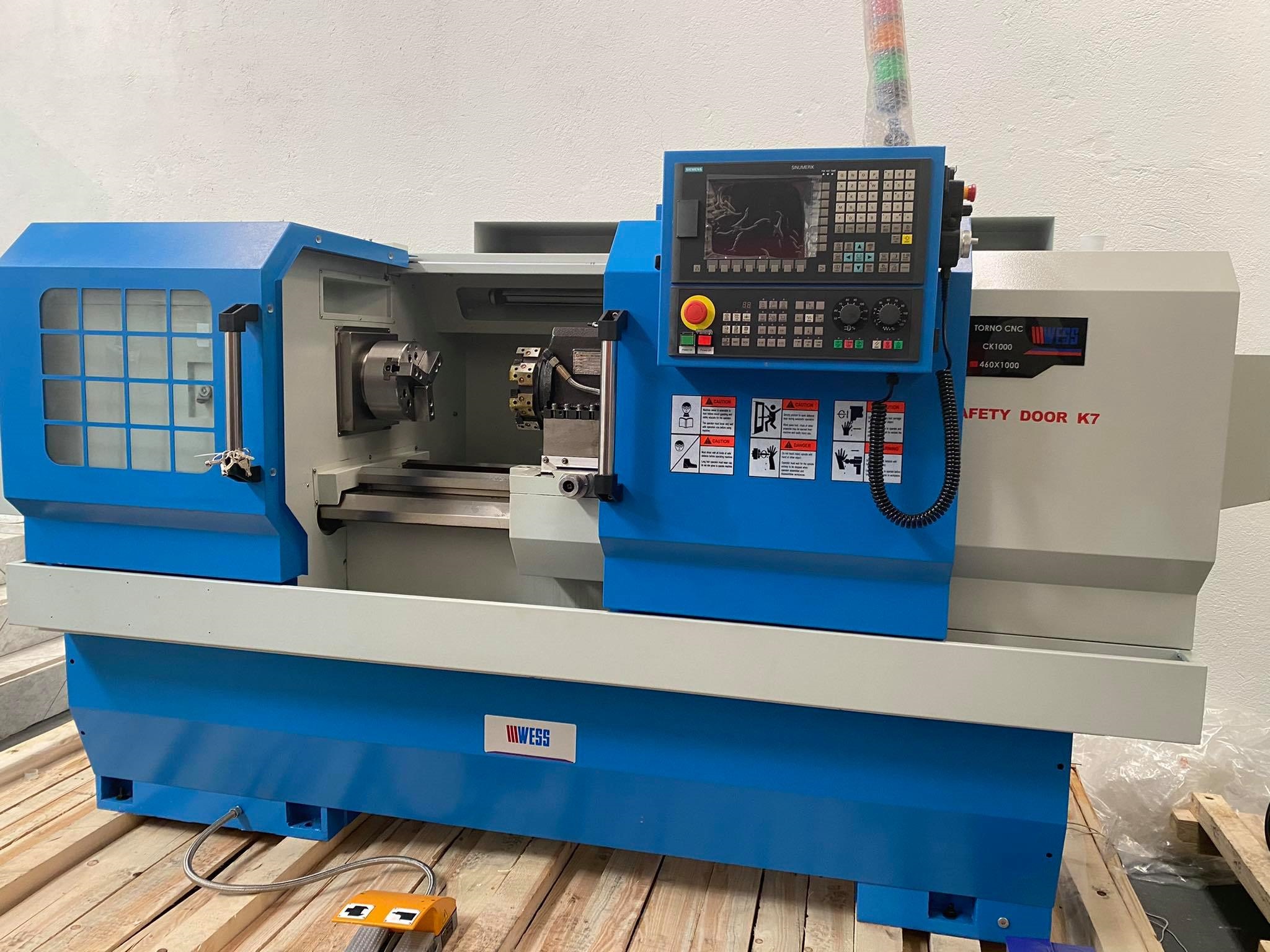

2.Torno CNC CK1000

  • Torno CNC CK1000 desenvolvida para fabricação de peças de médio porte.
  • Máquina com estrutura de ferro fundido em monoblock oferecendo maior robustez.
  • Possui guias prismáticas retangulares, temperadas e retificadas para os eixos.
  • Rolamentos do eixo árvore, classe P5 de alta precisão.
  • Aplicação de “Turcite B” antifricção nas guias móveis dos eixos X e Z.
  • Possui Sistema de lubrificação automática, sistema de Iluminação e tanque de refrigeração.
  • Comando Siemens Sinumerik 808D com controle extensivo manual.
  • Possui entrada USB e comunicação RS232.
  • Possui sistema Hidráulico de placa e contra ponto.

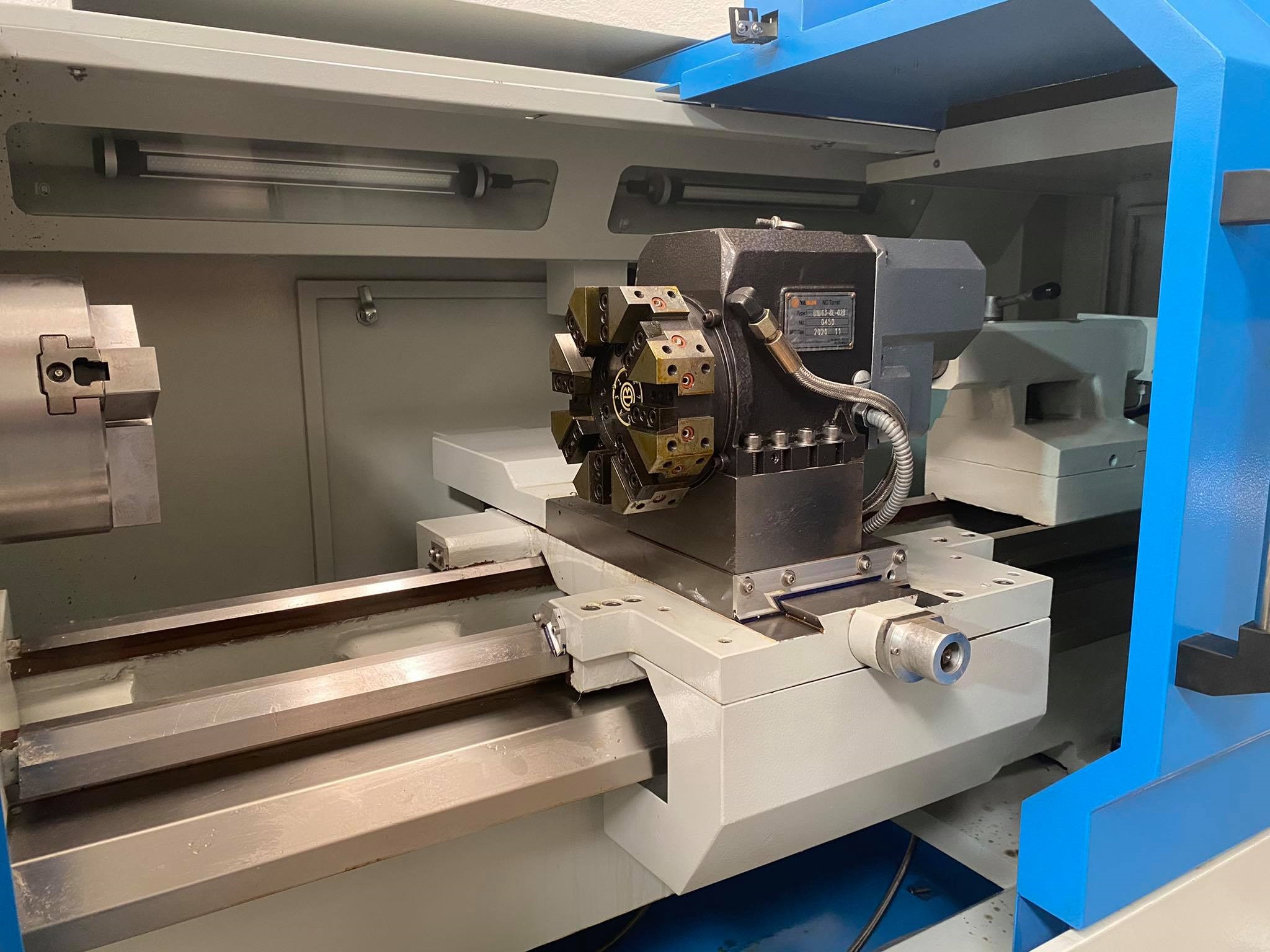

  • Possui torre elétrica vertical 08 ferramentas com refrigeração pela torre.
  • Máquina possui servo drive e servo motores nos eixos X/Z e painel elétrico Siemens.
  • Spindle acionado por inversor de frequência.
  • Máquina possui porta dianteira com sistemas de proteção.
  • Possui gaveta traseira para remoção de cavacos.
  • Possui acionamento hidráulico via pedais.
  • Máquina adota um altíssimo nível de qualidade e precisão.
  • Torno cnc pode ser utilizado para alta produção seriada ou peças não seriadas.
  • Unidade hidráulica acoplada junto a maquina.
  • Tensões Disponíveis 220V (standard), 380V /440V (opcionais)  60Hrz /3 fases.
  • Acompanha manual de instruções em português.
  • Acessórios standard: Sistema Hidráulico de placa e contra ponto, torre elétrica de 06 ferramentas, comando Siemens808D, caixa de ferramentas e suporte de ferramenta interna.

CARACTERÍSTICAS TÉCNICAS

Características Técnicas
Especificações  MedidaTorno CNC CK1000
Diâmetro admissível sobre o barramentoMM460
Diâmetro admissível sobre o carro transversalMM240
Passagem do arvoreMM52
Diâmetro placa / Nariz do spindleASA8'' / A2-6”
Distância entre pontasMM1000
Avanço rápido X/ZM/MIN10
Torre ElétricaFERR8 posições (20x20)
Contra pontoMT5
Gama de velocidadeRPM2500
Largura do barramentoMM330
Curso do contra pontoMM195
Precisão de posicionamentoMM0,016
Precisão de RepetibilidadeMM0,0065
Motor principalKW7,5
VoltagemVOLTS220 Trifásico
Peso liquidoKG2500
Dimensão ( C x L x A )MM2750 x 1340 x 1690

Especificações2.Torno CNC CK1000
Contra ponto5 mt
Curso do contra ponto195 mm
Curso eixo X/Z (com sistema hidráulico)460 x 1000 mm
Diâmetro admissível sobre o barramento460 mm
Diâmetro admissível sobre o carro transversal240 mm
Dimensões (CxLxA)2750 x 1340 x 1690 mm
Distância entre pontas1000 mm
Gama de velocidade2500 RPM
Largura do Barramento330 mm
Motor principal7,5 Kw
Passagem do arvore66 mm
Peso liquido2500 Kg
Precisão de posicionamento0,016 mm
Precisão de repetibilidade0,0065 mm
Torre Elétrica8 posições (25x25) Ferr
Voltagem220 V Trifásico
