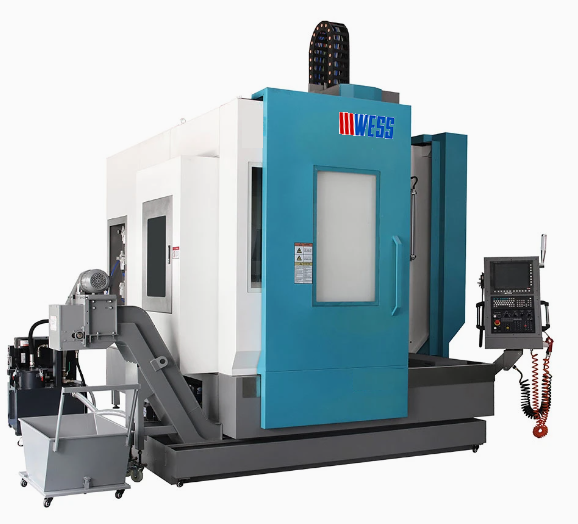

Centro de Usinagem 5 eixos VMC5X

  • Possui Base de ferro fundido em monobloco.
  • Centro de Usinagem vertical possui Base de ferro fundido em monobloco.
  • Lubrificação centralizada via dutos.
  • Materiais Fundidos em liga Meehanite de 1º Linha.
  • Possui sistema de Iluminação Interna.
  • Possui Sinalizador acima da máquina para aviso de operação.
  • Centro de Usinagem vertical extremamente silenciosa e de fácil operação.
  • Possui 2 portas Laterais e 1 Frontal.
  • Centro de Usinagem possui Guias Lineares nos eixos X, Y, Z.
  • Possui pistola de compressão a ar para limpeza de peça, área ou Cavacos.

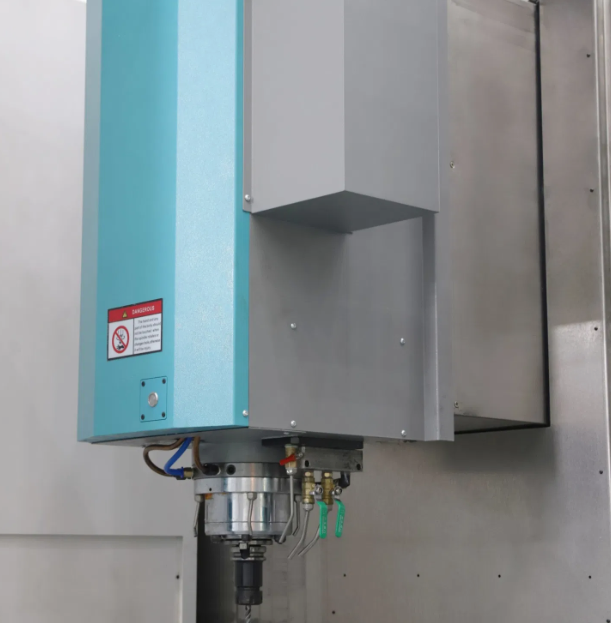

  • Máquina possui rotação de até 18.000 RPM.
  • Centro de usinagem vertical possui Magazine Arm-type vertical de 40 ferramentas
  • Possui Comando Fanuc OI-MF.
  • Troca de ferramentas em 2,8 segundos.
  • Centro de Usinagem vertical possui Interface de Comunicação Ethernet via cartão de memória/USB e transmissão RS232.

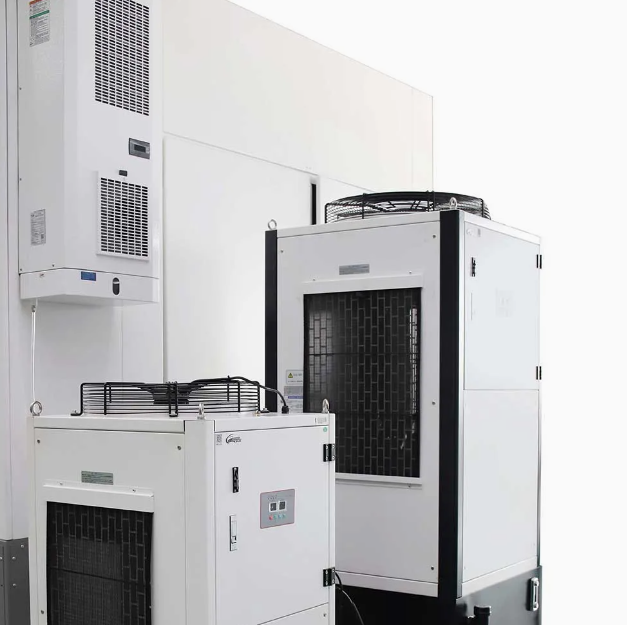

  • Quadro Elétrico Schneider Elétric com refrigeração.
  • Máquina possui Extrema precisão de posicionamento de 0,03mm e de repetibilidade de 0,003mm.
  • Centro de Usinagem vertical de 5º eixo com mesa indexada de 400mm de diâmetro.

CARACTERÍSTICAS TÉCNICAS

Características Técnicas
Especificações  MedidaCentro de Usinagem Vertical VMC5X
Avanço rápido X/Y/ZM/MIN48
ConeBT40
Distancia do spindle a guiaMM180-680
Tamanho da mesa circular ( diâmetro x Altura)Dia400x350
Curso de Mesa X/Y/ZMM460x620x500
Curso de mesaMM
Eixo inclinação (A) / Eixo de Rotação (C) 150º (-120º+30º) /360º
Peso Maximo sobre a mesaKG250
VelocidadesRPM18.000
MagazineFERR40
Precisão de posicionamentoMM0,03/300
Precisão de repetibilidadeMM0,003/300
Peso máximo de ferramentaKG8
Diâmetro/ comprimento Máximo de ferramentaMM7x300
Motor principalKW11
VoltagemVOLTS220V
Peso liquidoKG8500
Dimensão (C x L x A )MM4300x2620x3000

EspecificaçõesCentro de Usinagem 5 eixos VMC5X
Avanço rápido X/Y/Z48 m/min
Dimensões (CxLxA)4300x2620x3000 mm
Distancia do spindle a mesa180-680 mm
Gama de velocidade18.000 RPM
Magazine40 Ferr
Motor principal11 Kw
Peso liquido8.500 kg
Peso sobre a mesa250 kg
Precisão de posicionamento0,03/300 mm
Precisão de repetibilidade0,003/300 mm
Tamanho de mesa400x350
Voltagem220V
